Юстировка(от нем. justieren - выверять), проверка и наладка приборов и механизмов, заключающаяся в установлении правильного взаимодействия и расположения деталей и узлов.

Радиотехнические методы юстировки:
a) автоколлимационной,
б) радиогалографический,
в) юстировка с помощью вынесенного генератора

    Автоколлимационный метод юстировки относится к радиотехническим методам, использующим информацию, которая содержится в амплитуде и фазе сигнала, отраженного непосредственно от рабочей поверхности элементов главного зеркала антенны. Автоколлимационный метод юстировки прошел предварительную экспериментальную проверку на Большом пулковском телескопе и используется на радиотелескопе РАТАН-600 с момента запуска радиотелескопа.
    В основе метода автокллимационной юстировки лежит принцип обратной фокусировки электромагнитных волн, отраженных главным зеркалом, в точку, где расположен источник излучения. Юстировка проводится следующим образом.
    В качестве заданной поверхности, которую образуют отражающие элементы главного зеркала (щиты) при юстировке, принимается вертикальный круговой цилиндр. В центре антенны устанавливается облучатель, к которому подсоединены передатчик и приемник (рис. 1).

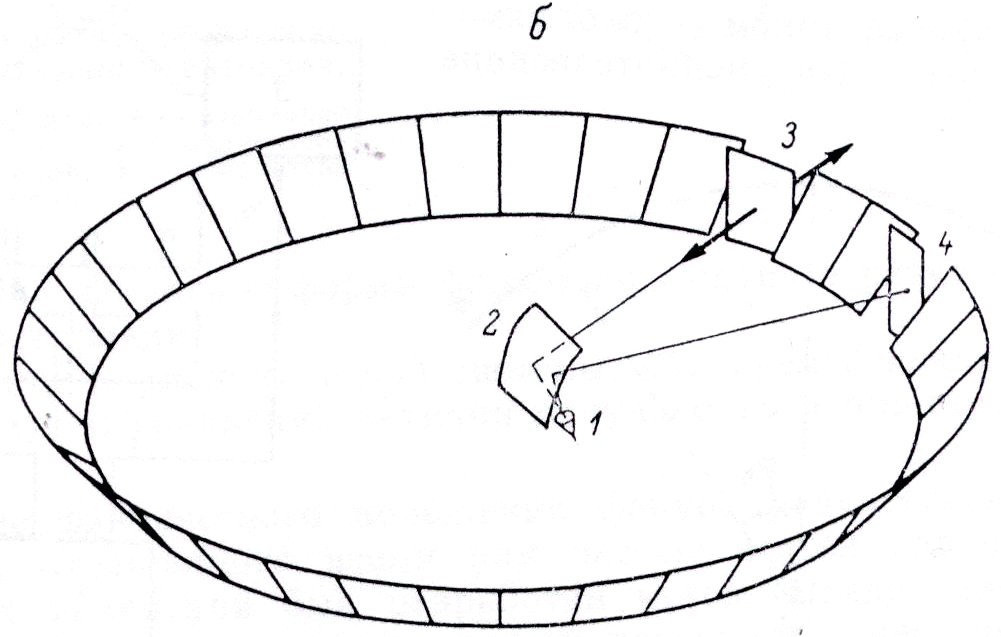

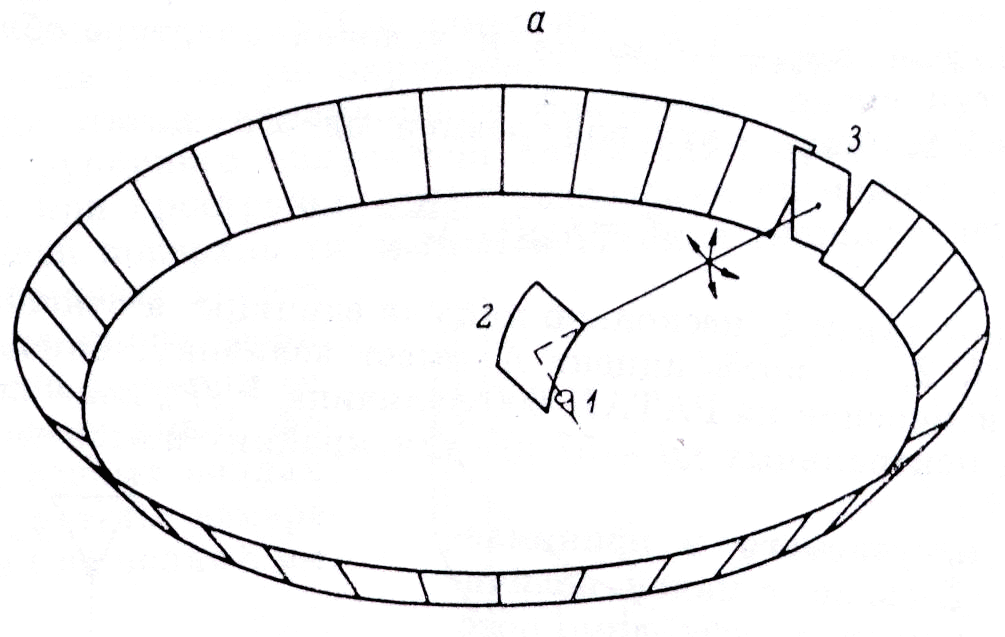

Рис.1. Схема автоколлимационной юстировки главного кольцевого зеркала Ратан-600.

а) определение мест нулей угловых шкал	б) определение мест нулей радиальных шкал
1 - облучатель; 2 - вторичный отражатель;	3 - юстируемый щит; 4 - опорный щит.

   Для определения мест нулей угловых шкал каждый юстируемый щит поочередно устанавливается примерно вертикально вблизи заданной окружности, а затем наводится по углу места и азимуту таким образом, чтобы отраженный им сигнал был максимальным. Показания отсчетных устройств, соответствующие такому положению щита, являются местами нулей (М0) соответствующих угловых шкал.
   Для определения мест нулей радиальных шкал используется интерференция между каждым из юстируемых щитов и одним щитом, принятым за опорный. Опорный щит по угловым координатам устанавливается в положение, соответствующее максимуму отраженного сигнала, и остается в этом положении на все время дальнейших измерений. Затем каждый юстируемый щит поочередно устанавливается по угловым координатам в положение, соответствующее максимуму отраженного от него сигнала. Для этого используются ранее найденные места нулей угловых шкал. Затем юстируемый щит перемещается по радиусу до полученного максимума (или минимума) интерференционного сигнала. Отсчет по радиальной шкале в этом положении является местом нуля этой шкалы.
   Все измерения при автоколлимационной юстировке являются относительными. Поэтому места нулей определяются с точностью до слагаемых, которые зависят от положения фазового центра облучателя радиотелескопа в горизонтальной плоскости (для радиальных и азимутальных шкал), величины радиуса исходной окружности (для радиальных шкал) и наклона облучателя (для угломестных шкал). Поскольку в процессе юстировки облучатель остается неподвижным, то для данной юстировки все эти слагаемые являются константами. Однако при следующей юстировке они могут принимать другие значения. Учет изменения величин этих слагаемых при изменении положения облучателя составляет задачу приведения результатов юстировок к общему центру.
