Технические характеристики:
| Центральная частота |
21.65 ГГц |
| Полоса частот |
2.5 ГГц |
| СВЧ фильтр |
20.4 - 22.9 ГГц |
| Входной усилитель |
МШУ "Микран" |
| Физическая температура |
300 К |
| Шумовая температура усилителя |
92 К |
| Шумовая температура системы |
190 К |
Реализованная чувствительность
( =1 s) |
6.0 мК |
| Схема построения |
Радиометр полной мощности |
| Поляризация |
нет |
| Первичный облучатель |
скалярный |
| Калибровка |
ГШ в W тракте |

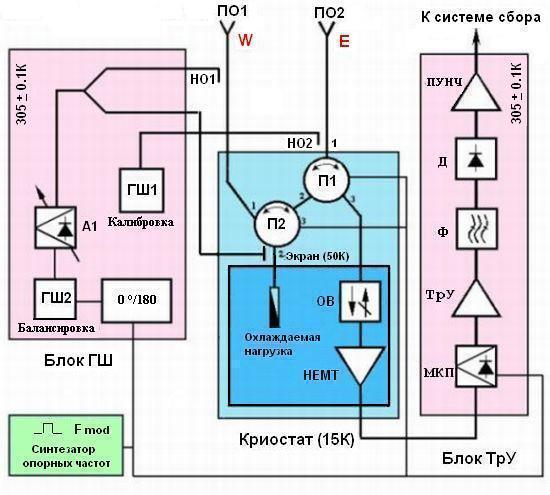

Блок-схема радиометра
- ПО1, ПО2 - первичные облучатели,
- НО1, НО2 - направленные ответвители,
- П1, П2 - охлаждаемые переключатели с прямоугольной петлей гистерезиса ( ППГ ),
- ОВ - охлаждаемый вентиль,
- МКП - модулятор коэффициента передачи,
- Ф - фильтр полосно-пропускающий,
- Д - детектор квадратичный,
- ГШ1 - генератор шума калибровки,
- ГШ2 - генератор шума балансировки,
- А1 - управляемый аттенюатор на p-i-n диодах,
- ТрУ - транзисторный ( линейный ) усилитель,
- ПУНЧ - предварительный усилитель низкой частоты.
Вид криостата со снятой крышкой.
Охлаждаемая часть радиометра.
|
= 1.4 см
