Технические характеристики:
| Центральная частота |
2.3 ГГц |
| Полоса частот |
0.4 ГГц |
| СВЧ фильтр |
2.1 - 2.5 ГГц |
| Входной усилитель |
НЕМТ |
| Физическая температура |
305 К |
| Шумовая температура системы |
95 К |
Реализованная чувствительность
(  = 1 s ) |
8 мК |
| Схема построения |
Радиометр с добавлением шумов |
| Режимы работы |
Однолучевой |
| Поляризация |
Левая круговая (ЛКП) или
правая круговая (ПКП) |
| Первичный облучатель |
Совмещенный с 31см и 49 см |
| Калибровка |
ГШ |

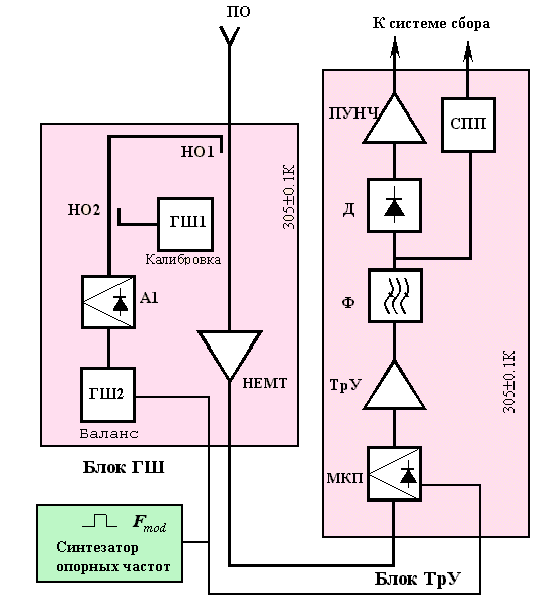

Блок-схема радиометра
- ПО - первичный облучатель,
- НО1, НО2 - направленные ответвители,
- МКП - модулятор коэффициента передачи,
- Ф - фильтр полосно-пропускающий,
- ТрУ - транзисторный усилитель,
- Д - детектор квадратичный,
- ГШ1 - генератор шума калибровки,
- ГШ2 - генератор шума балансировки,
- А1 - управляемый аттенюатор на p-i-n диодах,
- ПУНЧ - предварительный усилитель низкой частоты
с бланкированием импульсов от переходного
процесса,
- СПП - система помехоподавления.
|
= 13 см
