Технические характеристики:
| Центральная частота |
11.2 ГГц |
| Полоса частот |
0.8 ГГц |
| СВЧ фильтр |
10.7 - 11.9 ГГц |
| Входной усилитель |
МШУ "Микран" |
| Физическая и шумовая температуры |
300/28 К |
| Шумовая температура системы |
100 К |
Реализованная чувствительность
(  = 1 s ) |
5 мК |
| Схема построения |
Радиометр полной мощности |
| Поляризация |
нет |
| Первичный облучатель |
скалярный |
| Калибровка |
ГШ в E тракте |

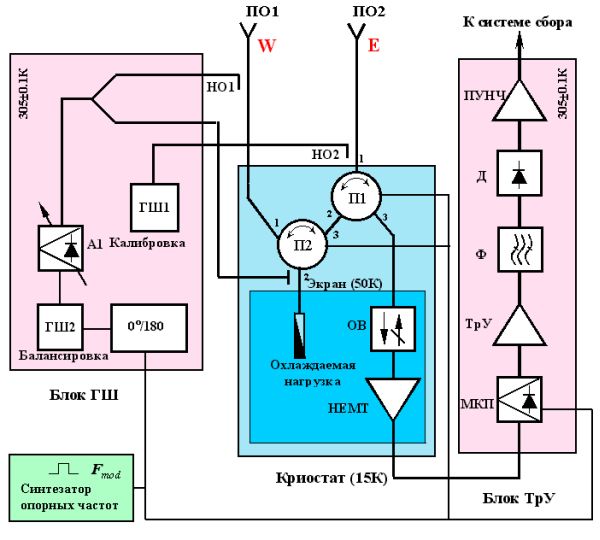

Блок-схема радиометра:
- ПО1, ПО2 - первичные облучатели,
- НО1, НО2 - направленные ответвители,
- П1,П2 - охлаждаемые переключатели с прямоугольной петлей гистерезиса ( ППГ ),
- ОВ - охлаждаемый вентиль,
- МКП - модулятор коэффициента передачи,
- Ф - фильтр полосно-пропускающий,
- Д - детектор квадратичный,
- ГШ1 - генератор шума калибровки,
- ГШ2 - генератор шума балансировки,
- А1 - управляемый аттенюатор на p-i-n диодах,
- ТрУ - транзисторный ( линейный ) усилитель,
- ПУНЧ - предварительный усилитель низкой частоты.
Режимы работы:
1. Диаграммная модуляция.
Переключатели П1 и П2 работают в динамическом режиме,
2-ой переключатель - в противофазе с 1-ым. К входу HEMT усилителя поочередно
подключаются E и W облучатели.
2. Однолучевой с внутренней холодной нагрузкой.
2-ой переключатель работает синфазно с 1-ым. К входу HEMT усилителя
поочередно подключается Е облучатель и "холодная нагрузка" ХН.
Криостат радиометра:
- 1 - блок из двух переключателей с ППГ,
- 2, 8 - теплоразвязывающие волноводы,
- 3 - охлаждаемый вентиль,
- 4 - коаксиально-волноводный переход,
- 5 - HEMT-усилитель,
- 6 - выходной коаксиальный вентиль,
- 7 - "холодная" нагрузка,
- 9 - противорадиационный экран.
|
= 2.7 см
