Технические характеристики:
Центральная частота |
7.7 ГГц |
Полоса частот |
1.0 ГГц |
СВЧ фильтр |
7.2 - 8.2 ГГц |
Входной усилитель |
НЕМТ |
Физическая температура |
15 К |
Шумовая температура системы |
62 К |
Реализованная чувствительность
( = 1 s ) |
3 мК |
Схема построения |
модуляционная |
Режимы работы |
Двухлучевой
(диаграммная модуляция)
или однолучевой со
съемным рупором в небо |
Поляризация |
нет |
Первичный облучатель |
скалярный |
Калибровка |
ГШ в W тракте |

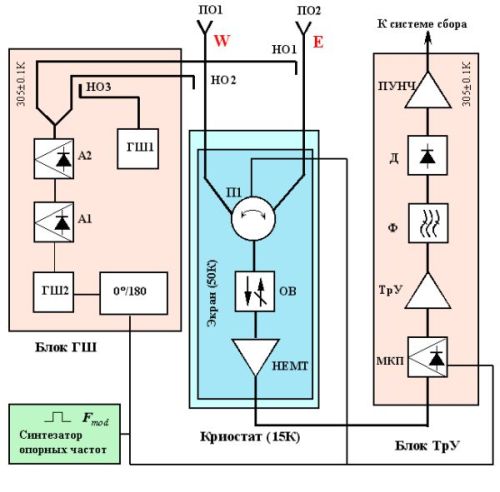

Блок-схема радиометра
- ПО1, ПО2 - первичные облучатели,
- НО1, НО2 - направленные ответвители,
- П1, П2 - охлаждаемые переключатели с прямоугольной петлей гистерезиса ( ППГ ),
- ОВ - охлаждаемый вентиль,
- МКП - модулятор коэффициента передачи,
- Ф - фильтр полосно-пропускающий,
- Д - детектор квадратичный,
- ГШ1 - генератор шума калибровки,
- ГШ2 - генератор шума балансировки,
- А1, A2 - управляемые аттенюаторы на p-i-n диодах,
- ПУНЧ - предварительный усилитель низкой частоты.
- ТрУ - транзисторный ( линейный ) усилитель,
|
