Технические характеристики:
| Центральная частота |
4.8 ГГц |
| Полоса частот |
0.8 ГГц |
| СВЧ фильтр |
4.4 - 5.2 ГГц |
| Число каналов |
2 |
| Входные усилители |
НЕМТ |
| Физическая температура |
15 К |
| Шумовая температура системы |
39 К |
Реализованная чувствительность
(  = 1 s ) |
2.2 мК
по каждому каналу |
| Схема построения |
Радиометр с добавлением шумов |
| Режим работы |
Однолучевой |
| Регистрируемые параметры Стокса |
Левая круговая и правая круговая поляризации одновременно
|
| Первичный облучатель |
скалярный |
| Калибровка |
ГШ |
Входной криоблок
для радиометра РАТАН-600 диапазона 6.3 см
Криоблок построен по двухканальной схеме радиометра с добавлением
шумов и предназначен для работы с разделителем круговых поляризаций
(РКП) на входе. Для этой цели применен широкополосный РКП
типа РН1872 фирмы Atlantic Microwave (США) с потерями 0.05 дБ
и развязками не менее 25 дБ.
Для преобразования круговых поляризаций в линейные разработан
3-децибельный щелевой мост.

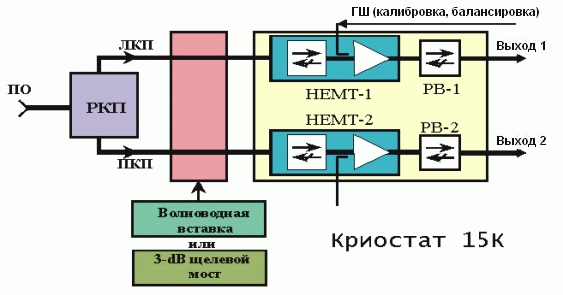

Упрощенная блок-схема входного криоблока приведена на рис. 1:
где :
ПО - первичный облучатель,
РКП - разделитель круговых поляризаций РН1872 Atlantic Microwave (США),
РВ - развязывающий вентиль.
Реализованные параметры входного блока:
- центральная частота - 4.8 ГГц;
- полоса принимаемых частот - 800 МГц;
- коэффициент усиления - 32 дБ по каждому каналу;
- эффективная шумовая температура НЕМТ-усилителей в "тепле"
( при 290 К ) - 53 К,
при физической температуре 15 К - 6 К;
- шумовая температура на входе криоблока = 10 +/- 1 К.

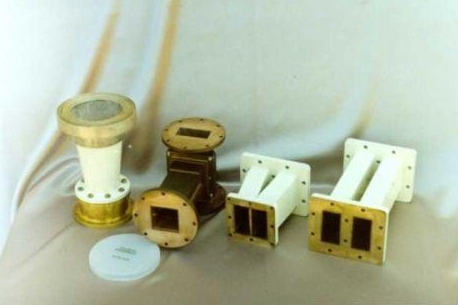

Рис. 2а.
Элементы входного тракта (слева направо):
- первичный облучатель,
- РКП Atlantic Microwave,
- волноводный переход с сечения 22 х 48 мм на сечение
24 х 48 мм,
- волноводная вставка.

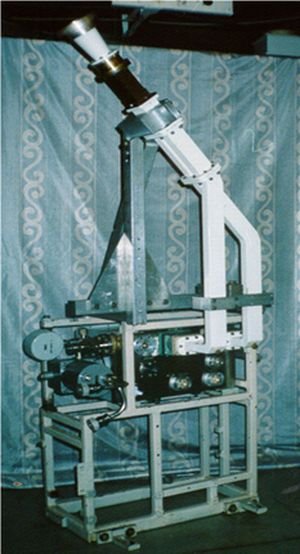

Рис. 2б.
Входной тракт в сборе с криостатом.

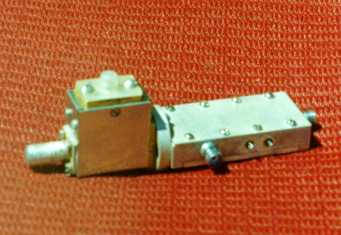

Рис. 3. Двухкаскадный НЕМТ-усилитель с входным вентилем
Рис. 4. Внешний вид криостата со стороны входных гермовводов

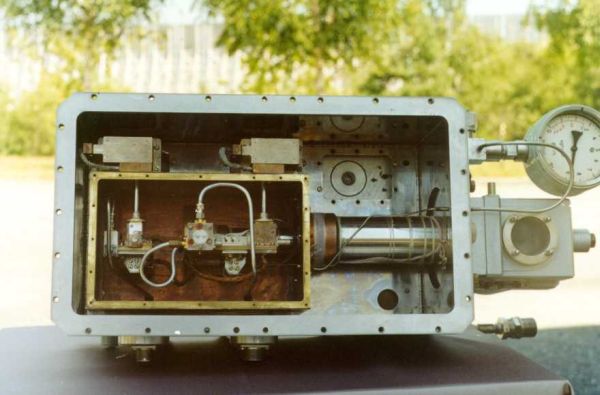

Рис. 5. Внутренний вид криостата со снятой крышкой экрана

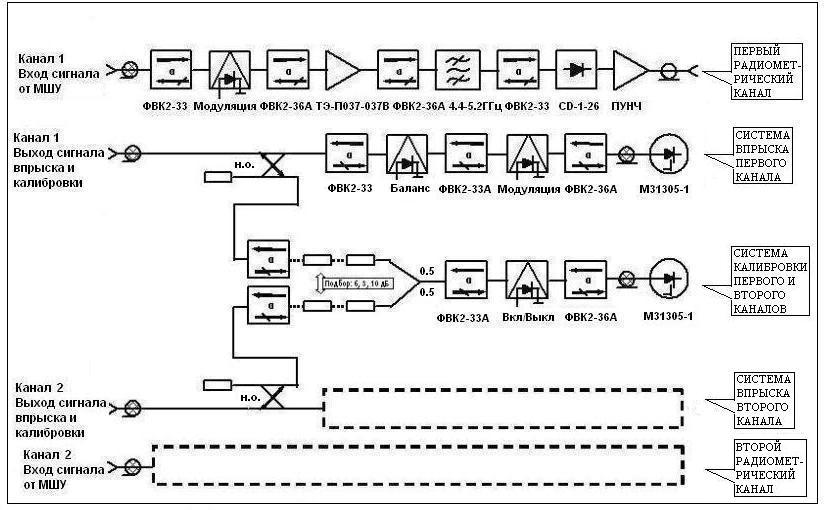

Рис. 6. "Теплый" блок. Функциональная схема СВЧ части.

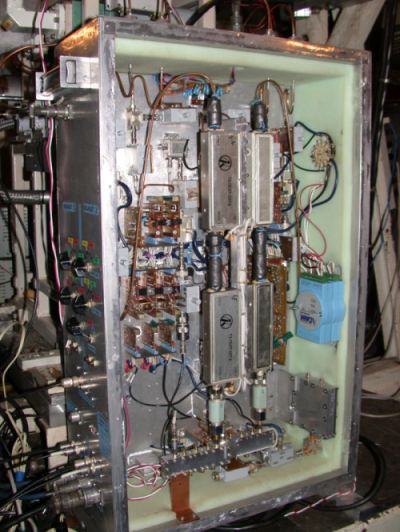

Рис. 7. Внутренний вид выходного блока.
|
= 6.3 см
