Описание системы сбора информации

В декабре 2008 было утверждено техническое задание на создание многоканальной системы сбора информации о температурах воздуха в подкупольном, межпанельном пространстве купола и вдоль трубы телескопа.

Для измерения температуры воздуха установлены датчики типа ТС-1288 с точностью измерения не хуже 0,5⁰ и показателями тепловой инерции 15 сек. Для измерения температуры конструкций телескопа и панелей купола применены прецизионные датчики М-FK-422 (181250) с точностью измерения температуры не хуже 0,5⁰ и показателями тепловой инерции 15 сек. Перед началом монтажа все датчики были проверены в лабораторных условиях на точность измерения и разброс в показаниях. В июне 2010г завершён монтаж датчиков. Места установки датчиков указаны на прилагаемых схемах.

Датчики расположены следующим образом:

l с №1 по №11 находятся на неподвижных частях подкупольного пространства;

l № 12 расположен на наружной части купола;

l с №13 по №15 и №22 - в межкупольном пространстве (датчики №12, №13, №15, №16 измеряют температуру панелей, а №14 и №22 — температуру воздуха);

l С №16 - №21 и №23 - на внутренней части купола.

Датчики подключены к 8-ми канальному измерительному прибору ТРМ-138, преобразующему сигналы от датчиков температуры в цифровой код.

После монтажа показания датчиков проверялись по дисплеям ТРМ 138. Датчики, вызывающие сомнения, проверялись повторно путем сравнения с ртутными термометрами. Измерители ТРМ-138, опрашивающие датчики на главном зеркале, датчики нижней трубы телескопа и часть датчиков купола уже подключены к компьютерной сети. Ранее к этой сети уже были подключены температурные датчики Главного зеркала. Посмотреть температуры зеркала, телескопа и разных частей подкупольного пространства можно по адресу http://acs.sao.ru/meteo/dome.php.

Ведется подключение к компьютерной сети остальных датчиков.

Ниже приведены схемы расположения датчиков.

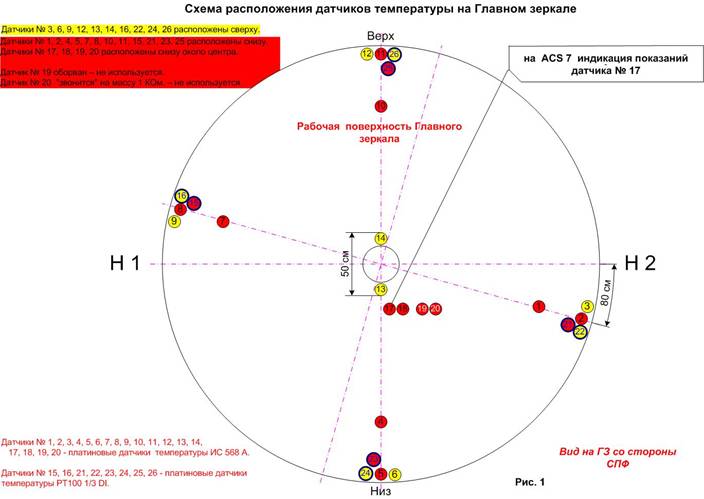

Схема расположения температурных датчиков на поверхности

Главного зеркала БТА

Рис.1

На управляющий компьютер ACS7 выдается сигнал датчика № 17.

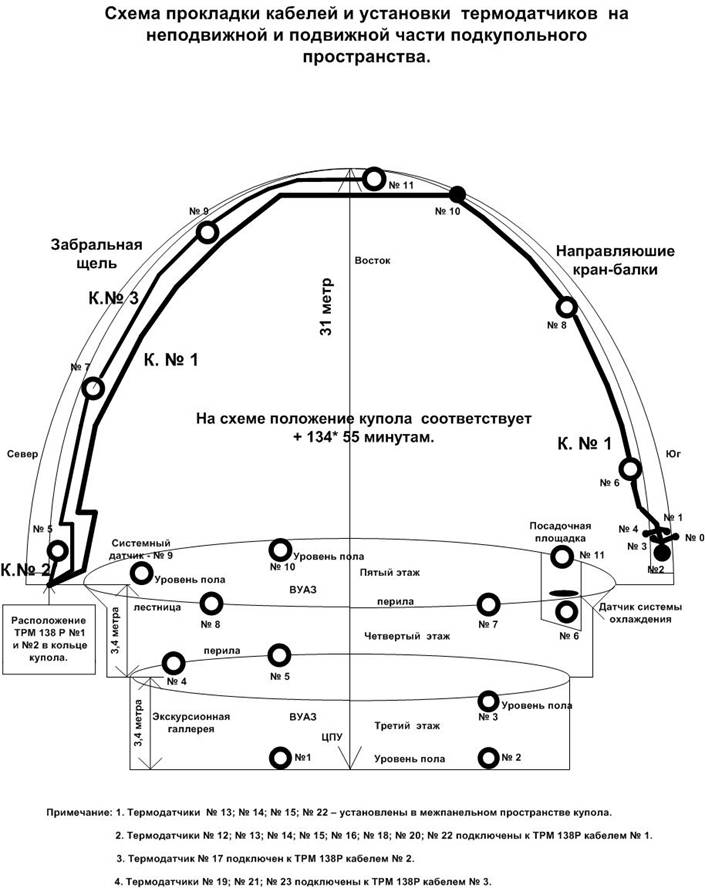

Схема установки датчиков температуры на куполе и неподвижной части подкупольного пространства.

Рис. 2

Примечание:

Датчики №1; №2 установлены на уровне пола 1-го этажа подкупольного пространства для измерения температуры воздуха

Датчики №3; №4; №5 установлены на уровне пола 2-го этажа подкупольного пространства для измерения температуры воздуха

Датчики №6; №7; №8 №9; №10; №11 установлены на уровне пола 3-го этажа подкупольного пространства для измерения температуры воздуха

Датчик №12 приклеен с наружной стороны наружной панели купола для измерения температуры панели

Датчик №13 приклеен с внутренней стороны наружной панели купола для измерения температуры панели

Датчики № 14; № 22 – установлены в межпанельном пространстве купола для измерения температуры воздуха.

Датчик №15 приклеен со стороны межпанельного к внутренней панели купола для измерения температуры панели

Датчик №16 приклеен со стороны подкупольного к внутренней панели купола для измерения температуры панели

Датчики №17; №18; №19; №20; №21; №23 установлены по вертикальному полукругу подкупольного пространства для измерения температуры воздуха.

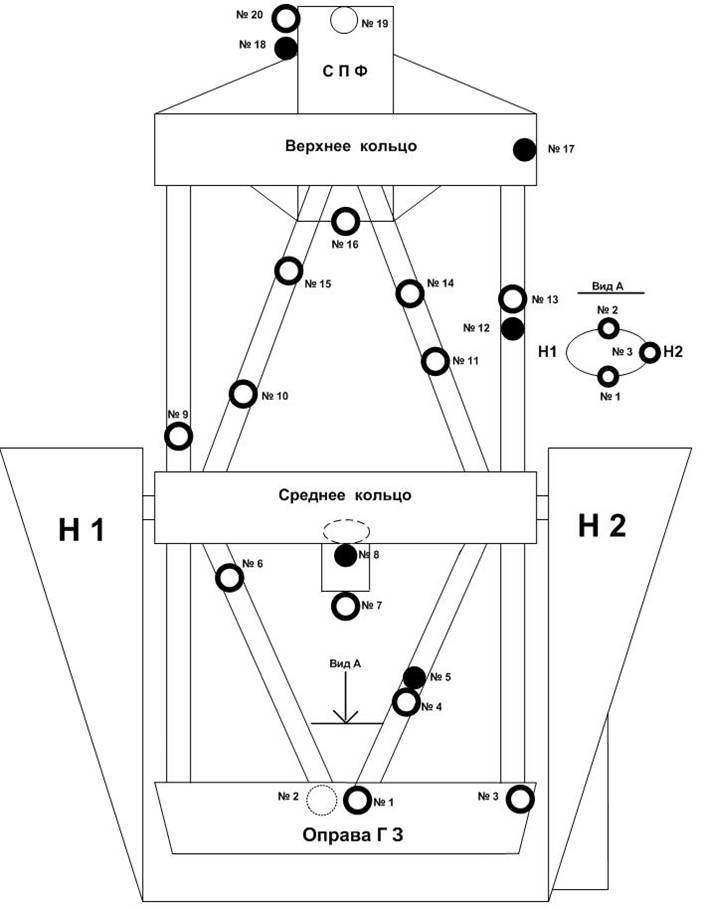

Схема установки датчиков температуры на конструкциях БТА

Рис. 3

Примечание:

Датчики № 5; № 8; № 12; № 17; № 18 - приклеены к металлическим конструкциям для измерения их температуры.
