Мнемонические рисунки.

Кнопки F1, F3, - эквивалент функциональных кнопок для любителей работы мышкой. Кнопка Стоп - функциональная кнопка F5. Кнопка Пуск - функциональная кнопка <F12>.

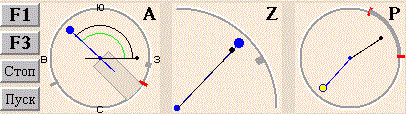

На рисунках отображается положение телескопа, купола, Р2.

• Мнемонический рисунок A;

  На рисунке A отображается:

  • положение телескопа по A (синим цветом)
  • направление на объект по A (черным цветом)
  • положение купола (серый прямоугольник - забрало)
  • положение ''гнезда`` на куполе
  • положение концевиков $\pm239^{\circ}$ телескопа (красный) и купола (серый)
  • направление на объект по введенным координатам - отображено зеленым цветом
  • угловое расстояние до объекта на рисунках обозначают дуги
• мнемонический рисунок Z;

  На рисунке Z отображается:

  • положение телескопа по Z(синим цветом)
  • направление на объект по Z(черным цветом)
  • положение ''гнезда`` на куполе
  • направление на объект по введенным координатам - отображено зеленым цветом
• мнемонический рисунок Р2;

  На рисунке отображается:

  • положение Р2 синим цветом изображено реальное (по датчику) положение поворотного стола
  • расчетный параллактический угол - изображен черным цветом с точкой
  • сектор с красными ограничителями - изображение недоступной зоны и положение концевиков.
