Только индикация и меню.

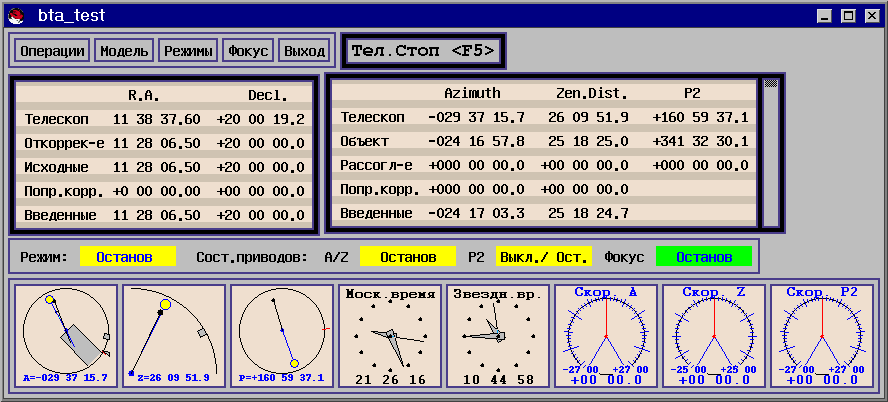

При выборе этой строки меню вызывается панель индикации параметров. По составу индицируемых параметров она идентична интерфейсу оператора. Реализуемые через меню Операции функции управления также аналогичны подобным функциям в интерфейсе оператора, но в нем они более удобны для пользования в штатном режиме работы.

\resizebox*{1.0\textwidth}{!}{\includegraphics{test1.eps}}

Принцип работы с меню в программе теста похож на используемый в интерфейсе оператора, но выбор пункта нужно делать не отпуская кнопку мышки.

Нет необходимости подробно описывать все пункты меню за исключением пункта Установка разрядов кодов на ПКНы, которого в интерфейсе оператора нет.

\resizebox*{0.5\textwidth}{!}{\includegraphics{test5.eps}}

При выборе этого пункта меню вызывается окно для установки разрядов кодов ПКН с помощью мышки (код ПКН Р уже неактуален ввиду замены привода Р2). Для установки разрядов либо пишется восьмеричный код в поле текстового ввода, либо разряды включаются мышкой. Кнопка <минус> означает знаковый разряд. Для азимута кнопка <M> означает включение режима масштабирования для ПКН А. Запуск нужного привода осуществляется кнопками <наведение>, <ведение> соответствующего привода (предварительно набрав нужный код). Останов привода осуществляется кнопкой <Стоп>. Для закрытия окна - нажать кнопку <закрыть>.

Остальные функции не описываем, т.к. для режима штатной работы они лучше исполнены в интерфейсе оператора.

Следующие три варианта теста с окнами специальной индикации могут быть рекомендованы для использования во время профилактик и при нештатной работе ночью (поиск неисправности).

Примечание. При работе интерфейса непосредственно на главном управляющем компьютере acs1 во время наблюдений перевызывать тестовые окна на экране, без необходимости, не желательно, т.к. это повышает нагрузку на операционную систему этого старого 486-го компьютера. Поэтому набор окон на экране лучше настраивать до наблюдений.
