Работа с программой bta_list.

Программа bta_list предназначена для проведения тестовых наблюдений по проверке точности наведения телескопа и определения поправок СКН. Для ее работы неоходима графическая оболочка Х11.

Программа запускается либо через меню интерфейса оператора Запуск (пункт Астро.Каталоги), либо из командной строки по имени bta_list в справочнике содержащем файлы списков объектов с расширением .lst.

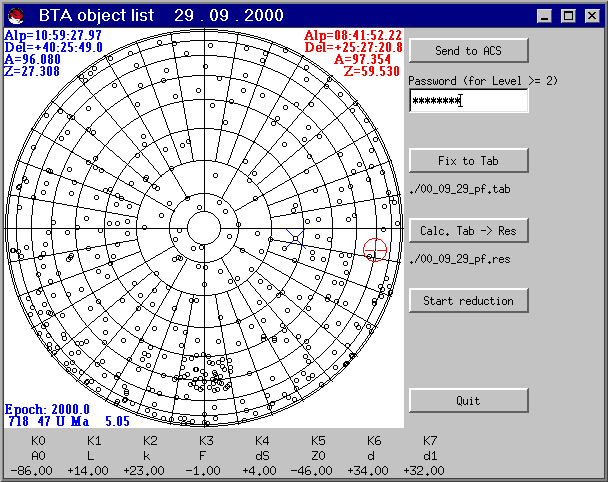

\resizebox*{0.9\textwidth}{!}{\includegraphics{bta_list.eps}}

Формат списка:
hh mm ss.sss : dd mm ss.ss : 2000.0 # коментарий
( это координаты объекта на эпоху 2000.0 года, коментарий - номер звезды в ежегоднике, ее имя , звездная величина ). Если в первой позиции стоит знак #, то эта строка не учитывается. Этот формат совместим с форматами списков объектов для программы telescope в интерфейсе наблюдателя и со списком объектов в интерфейсе оператора. Программа берет все файлы с расширением .lst и делает из них общий список. Программа запускается либо без параметров, либо с параметром - базовое имя файла. Из этого имени программа будет делать имя выходного файла, добавляя к нему название фокуса телескопа ( pf, n1, n2 ) и расширение .tab для таблицы поправок коррекции и .res для результатов обсчета этой таблицы по методу наименьших квадратов. Если программа запускается без параметров, то она сама делает базовое имя из даты наблюдений в формате:
yy_mm_dd т.е. две последние цифры года, номер месяца, номер дня.

После запуска программы на экране появляется мнемоническое изображение распределения объектов из считанного списка по координатам A и Z. Стороны cвета на рисунке соответствуют мнемонике, принятой в интерфейсе оператора:
вверху - юг; внизу - север; слева -восток; справа -запад ( т.е. "вид сверху").

Красным кружком с перекрестием внутри изображено положение телескопа. В верхнем правом углу расположена цифровая информация о положении телескопа.

Выбор объекта из списка производится нажатием на любую кнопку мышки. Выбирается ближайший к указателю мышки объект из списка и отмечается синим перекрестием. Цифровая информация об объекте находится в левом верхнем углу.

В левом нижнем углу расположена эпоха (обычно 2000.0) и коментарий (имя звезды и т.д.) Вся информация на картинке регулярно обновляется.

Под картинкой находится информация о поправках СКН для фокуса в котором работает телескоп (pf, n1, n2).

При работе на любом компьютере, кроме acs1, нужно ввести пароль второго или третьего уровня в окошке для ввода паролей.

Справа от картинки расположены следующие кнопки:

Коэффициенты, полученные в результате обработки результата наблюдений, следует проанализировать и только после после этого принять решение об их изменении. Файл с поправками находится на
acs1:/usr/local/sbin/bta_control.coeff. Для изменения поправок необходимо знать пароль суперпользователя (root).

Пример файла таблицы 00_04_15_n2.tab.

Date:  Apr 15 2000
Focus: N2
#
#    K0      K1      K2      K3      K4      K5      K6      K7
#    A0      L       k       F       dS      Z0      d       d1
  -89.30  +15.50  +51.50   -1.60   +18.00  -18.50  +13.80  +22.00
#
:   Alpha        Delta  : dAlp    dDel :  dA     dZ  :   A      Z  :  Stime :
|14:07:57.22 +43:51:12.3|+000.64 -001.7|+003.9 +007.1|-097.55 14.09|12:49:44|
|15:15:31.40 +33:18:46.7|+000.67 +000.3|-009.4 +007.0|-081.31 29.21|12:54:27|
16:30:14.12 +21:29:15.2|+000.78 +000.7|-010.1 +007.9|-080.50 48.65|12:59:18|
|17:14:39.59 +14:23:18.6|+000.83 -002.3|-007.4 +010.5|-081.91 60.72|13:02:17|
|13:05:45.72 +35:47:53.9|+000.80 +005.0|-066.2 -006.1|+007.54 07.91|13:10:47|
|13:11:53.59 +27:52:38.1|+000.85 +004.7|-041.1 -004.9|+001.37 15.78|13:13:31|
|13:02:11.73 +10:57:28.0|+000.94 +002.9|-025.1 -004.0|+006.42 32.83|13:16:20|
|13:09:58.20 -05:32:26.3|+001.01 +000.5|-019.8 -001.2|+003.46 49.24|13:20:30|
|13:49:53.61 -18:08:07.7|+000.93 +001.1|-015.1 +000.1|-006.69 62.03|13:25:02|
|12:33:45.82 +41:21:26.8|+001.40 +002.1|-013.4 -015.7|+083.27 11.13|13:32:57|
|12:02:08.00 +43:02:45.5|+001.49 +001.2|-005.8 -016.3|+096.19 17.10|13:36:27|
|10:59:28.87 +40:25:51.4|+001.25 +001.4|-007.0 -014.0|+097.93 29.80|13:40:41|
|09:52:46.32 +26:00:23.9|+001.10 -000.4|-012.0 -011.7|+089.11 49.63|13:44:39|
|08:44:41.25 +18:09:11.6|+001.07 -000.2|-010.9 -011.4|+094.42 67.86|13:50:24|
|14:04:25.75 +64:22:31.5|+000.86 -004.6|+016.7 -004.2|+182.53 20.75|13:56:12|
|14:08:55.75 +77:32:50.7|+001.40 -003.2|+008.4 -003.0|+180.86 33.90|14:00:06|
|17:17:43.21 +89:02:04.8|-004.56 -001.4|+000.4 -001.8|+181.01 45.70|14:03:56|
|02:03:22.47 +72:25:12.8|+000.43 +001.1|-002.2 -001.0|+180.40 63.90|14:08:14|
Пример файла результата 00_04_15_n2.res.

Input data file: 00_04_15_n2.tab
-------------------------------------------------------------------
Date:  Apr 15 2000
Focus: N2
#
#    K0      K1      K2      K3      K4      K5      K6      K7
#    A0      L       k       F       dS      Z0      d       d1
  -89.30  +15.50  +51.50   -1.60   +18.00  -18.50  +13.80  +22.00
#
-------------------------------------------------------------------

     K0      K1      K2      K3      K4      K5      K6      K7
     A0      L       k       F       dS      Z0      d       d1
  -95.06   +9.41  +60.32   -0.90   +3.24  -24.28  +19.70  +21.48
Sigma=1.60
    5.31    6.83    8.14    0.43    0.60    8.17    5.38    6.86


     A      Z       dA    dZ      ddA   ddZ
  -097.55 14.09    +0.9  +7.1    -0.1  +1.5
  -081.31 29.22    -4.6  +7.0    +0.5  -0.3
  -080.50 48.66    -7.6  +7.9    +0.3  -1.1
  -081.91 60.74    -6.5 +10.5    +2.0  +0.7
  +007.55 07.92    -9.1  -6.1    +0.9  +0.1
  +001.38 15.78   -11.2  -4.9    +0.5  -0.7
  +006.43 32.84   -13.6  -4.0    +0.3  -0.5
  +003.46 49.25   -15.0  -1.2    -0.8  +0.4
  -006.69 62.05   -13.3  +0.1    -0.3  -1.0
  +083.27 11.14    -2.6 -15.7    -0.4  -0.0
  +096.19 17.10    -1.7 -16.3    -0.4  -1.1
  +097.93 29.81    -3.5 -14.0    +0.2  -0.0
  +089.11 49.65    -9.1 -11.7    -1.3  +0.6
  +094.42 67.89   -10.1 -11.4    -1.9  -0.2
  -177.47 20.76    +5.9  -4.2    -1.6  +0.2
  -179.14 33.91    +4.7  -3.0    +0.9  +0.5
  -178.99 45.71    +0.3  -1.8    -0.3  +0.6
  -179.60 63.92    -2.0  -1.0    +1.5  +0.3



Valentina M.Maximova 2005-04-04
