Состав технических средств

К настоящему времени система локального корректора фокуса Нэсмит-2 поддерживается следующими техническими средствами:

1.
Компьютер sky.bta.sao.ru. Pentium/200МГц/32Мб.
2.
Карта TV-граббера VS60.
3.
Интерфейс RS-232 (сериал порт COM2).
4.
Сетевой интерфейс Ethernet.
5.
Преобразователь для оптических линий.
6.
TV-подсмотр.
7.
Блок управления шаговыми двигателями.
8.
X/Y шаговые двигатели.
9.
Пластина кварцевого корректора с подвесом и редукторами.
10.
Узел искусственной звезды (для настройки системы).

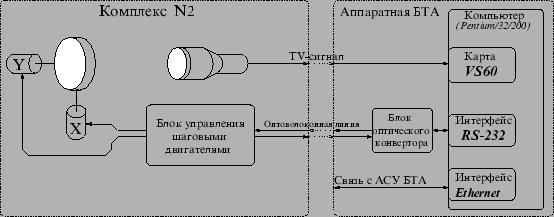

На рис.1 приведена схема размещения аппаратуры и структура сигнальных связей в системе локального корректора.




\resizebox*{1.0\textwidth}{!}{\includegraphics{local_guide_hdwr.eps}}

Рис. 1. Структурная схема используемой аппаратуры.
