Отчет ст. научного сотрудника отдела информатики

Шергина В.С. за 2011г.

9 декабря 2011 г.

Сопровождение ранее разработанного и штатно эксплуатируемого МО БТА.

Для обеспечения надежной работы БТА осуществлялось сопровождение МО АСУ, инструментальной автоматизации, видео-наблюдения, интерфейсов пользователей:




Модернизация АСУ БТА.

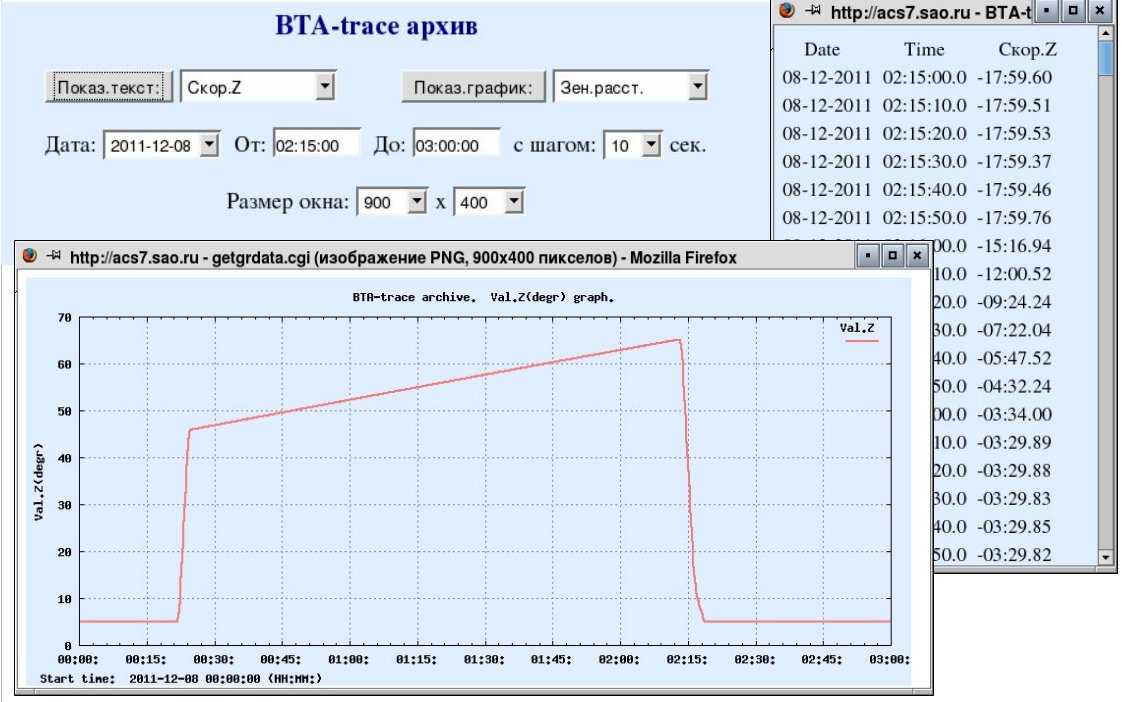

Оперативный архив параметров работы АСУ БТА (bta_trace).

Разработана система архивации внутренней информации (рабочих параметров) МО АСУ БТА. Запись данных выполняется на диск управляющей машины acs7 с максимальной скоростью 5 раз в секунду. Если в системе ничего не происходит (параметры не меняются), темп записи уменьшается для экономии дискового пространства. Сейчас в архиве сохраняется информация за последние два месяца. Это занимает в среднем около 16-ти Гб. Реальный объем зависит от процента рабочего времени телескопа, поэтому надо иметь по крайней мере такой же резерв. Для существенного увеличения периода хранения необходимо подключить дополнительный диск.

Для того чтобы инженеры разработчики и обслуживающий персонал АСУ БТА могли просматривать сохраненную в архиве информацию, разработан Web-интерфейс, позволяющий выбирать данные и представлять их текстовой или графической форме. Он предоставляется через сайт самой управляющей машины (acs7.sao.ru/bta_trace/getdata.html). Ссылка на него также включена в общий сайт "BTA-online".








Автоматизация и модернизация Цейс-1000.

Были продолжены работы по новой системе управления телескопом.

Технические наблюдения.

Не смотря на отсутствие новых датчиков угла с которыми могла бы работать новая система управления, отдельные отладочно-технические наведения все же возможны благодаря временной схеме получения кодов старых датчиков угла со старой управляющей машины dm.

Было произведено четыре сета технических наблюдений с CCD-фотометром для получения изображений по всему небу с целью разработки в дальнейшем модели наведения (pointing model), т.е. системы поправок телескопа для точного наведения по координатам и сопровождения объектов.

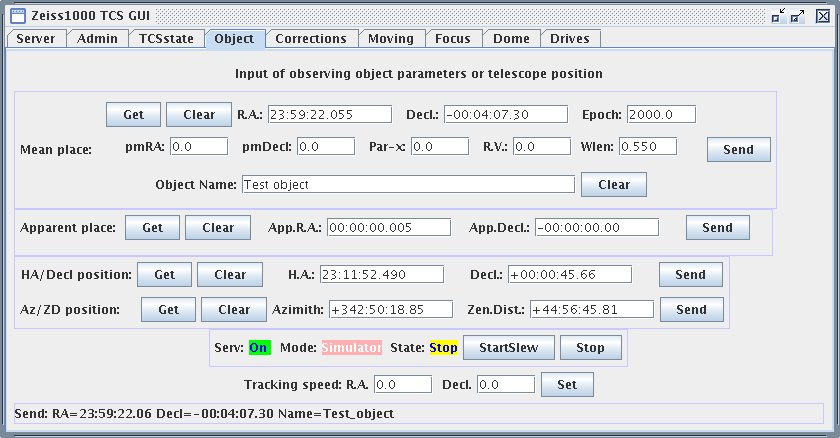

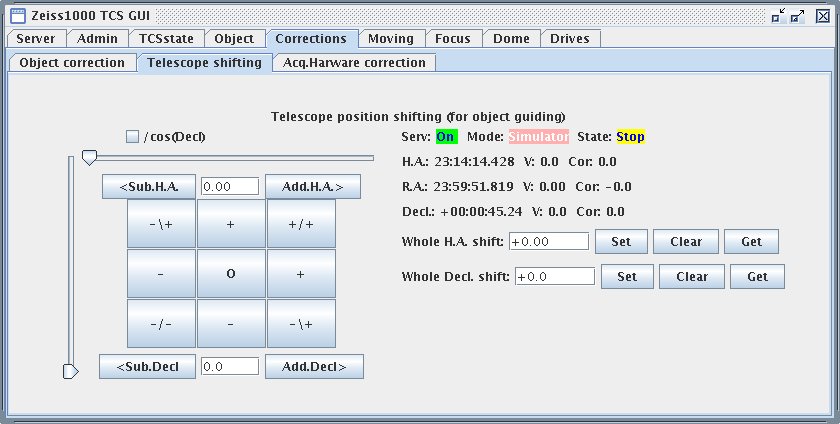

Дальнейшая разработка новой системы управления.

По ходу накопления опыта в реальных наблюдениях система управления дорабатывалась:

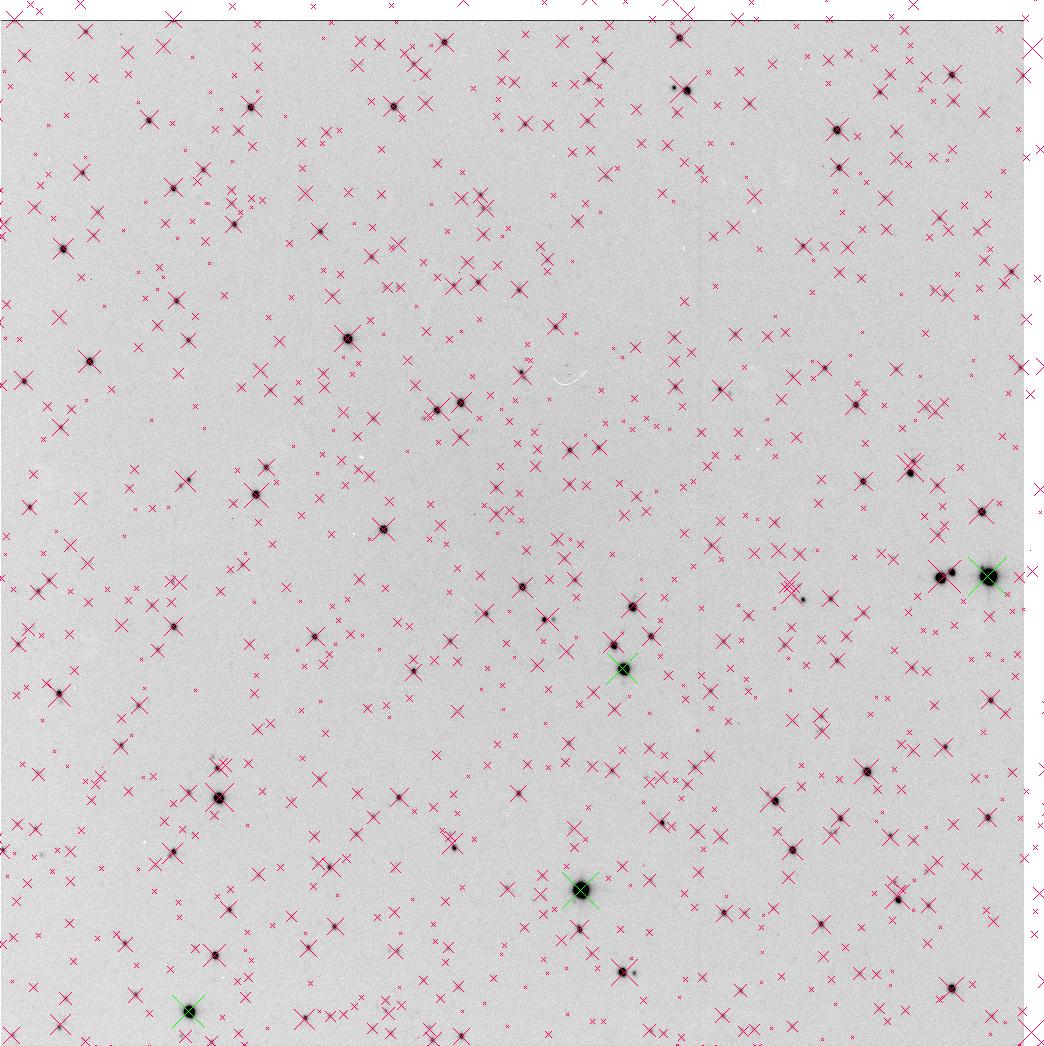

Программа предварительной обработки снимков.

Для быстрой привязки звезд на снимках получаемых на штатной CCD-матрице со старой программой регистрации DinaSystem и формирования FITS-файлов со стандартными шапками содержащими корректные FITS-параметры (в том числе и WCS) разрабатывалась программа zdina_wcs_fix. Ее основные особенности:







FITS-файлы формируемые программой zdina_wcs_fix можно рассматривать как предложение по стандартизации FITS-формата для наблюдений на Цейс-1000.

SIMPLE  =                    T / Standard FITS file
BITPIX  =                   16 / No. of bits per pixel
NAXIS   =                    2 / No. of axes in matrix
NAXIS1  =                 1044 / No. of pixels in X
NAXIS2  =                 1046 / No. of pixels in Y
BSCALE  =                 1.00 / REAL = TAPE*BSCALE + BZERO
BZERO   =              32768.0 /
DATAMAX =              63709.0 / MAX PIXEL VALUE
DATAMIN =                443.0 / MIN PIXEL VALUE
CREATOR = 'DinaSystem v2.2'    / ACQUSITION SYSTEM
DATE    = '2011-07-17T20:35:56.739' / UTC date this file was written
FILENAME= 'obj005.fts'         / original name of input file
IMAGETYP= 'obj'                / object, flat, dark, bias
DATE-OBS= '2011-07-17T20:35:25.641' / UTC date of Observation
ORIGIN  = 'SAO RAS'            / Observatory (Organization)
TELESCOP= 'Zeiss-1000'         / Telescope name
INSTRUME= 'Photometer+CCD'     / Acquisition hardware
PROG-ID = 'Technical maintenance' / Observational program identifier
AUTHOR  = 'Drabek S.'          / Author of observational program
OBSERVER= 'Drabek S.'          / Observers team
OBJECT  = 'Tycho2:0494.00161(B12.17,V11.53)' / Catalogue name of Object
TSTART  = '00:35:27.35'        / measurement start time (local)
EXPTIME =               10.000 / actual integration time (sec)
CAMTEMP =              145.874 / camera temperature (K)
DETECTOR= 'EEV CCD42-40'       / detector
RATE    =                 55.0 / readout rate (KPix/sec)
GAIN    =                2.080 / gain, electrons per adu
NODE    = 'A'                  / output node (A, B, AB)
BINNING = '2x2'                / binning
PXSIZE  = '27.0 x 27.0'        / pixel size (mkm x mkm)
FILTER  = 'r'                  / filter
IMSCALE = '0.432 x 0.432'      / image scale ("/Pix x "/Pix)
MODE    = 'IMAGE'              / mode of instrument
UTC     =            74127.350 / UTC at exposure start (sec) 20:35:27.35
LST     =            68548.873 / Local sidereal time (sec) 19:02:28.87
RA      =          300.0567083 / Right Ascension (degrees = 20:00:13.610)
DEC     =            0.0041111 / Declination (degrees = +00:00:14.80)
EQUINOX =         2000.0000000 / Equinox of equatorial coordinates
RA-APP  =          300.2143396 / Apparent R.A. (degrees = 20:00:51.441)
DEC-APP =            0.0385102 / Apparent Decl. (degrees = +00:02:18.64)
MJD-OBS =        55759.8579317 / Modified Julian Date of observation
HA      =          345.4092000 / Telescope HourAngle (degr,23:01:38.208)
A       =              339.321 / Telescope azimuth (degr, from S, W-positive)
Z       =               45.510 / Telescope zenith distance (degrees)
PARANGLE=              -14.803 / parallactic angle (degrees)
ROTANGLE=               72.473 / angle of field rotation table (degr.)s)
FOCUS   =                0.000 / focus of telescope (mm)
FOCALRAT= 'F/13.3'             / telescope focal ratio (e.g. F/8 F/16 &etc.)
TELFOCUS= 'Cassegrain'         / name of telescope observation focus
TELSTATE= 'Tracking'           / Zeiss TCS current state
OUTTEMP =                 13.2 / outside temperature (C)
PRESSURE=                588.2 / atmospheric pressure (mmHg)
WIND    =                  0.0 / wind (m/s)
HUMIDITY=                 83.2 / relative humidity (%)
AIRMASS =              1.42561 / airmass for current zenith distance
WCSAXIS =                    2 / Number of WCS axes
CTYPE1  = 'RA---TAN'           / RA-Gnomic projection
CUNIT1  = 'deg'                / RA units -  degrees
CRPIX1  =                629.1 / X reference pixel
CRVAL1  =          300.0567083 / RA of reference pixel
CTYPE2  = 'DEC--TAN'           / Decl-Gnomic projection
CUNIT2  = 'deg'                / Decl units -  degrees
CRPIX2  =                409.9 / Y reference pixel
CRVAL2  =            0.0041111 / Decl of reference pixel
RADECSYS= 'FK5'                / using FK5 coordinates system
CD1_1   =        -0.0001200690 / rotation matrix coefficient [1,1]
CD1_2   =         0.0000000560 / rotation matrix coefficient [1,2]
CD2_1   =        -0.0000000560 / rotation matrix coefficient [2,1]
CD2_2   =        -0.0001200690 / rotation matrix coefficient [2,2]
END

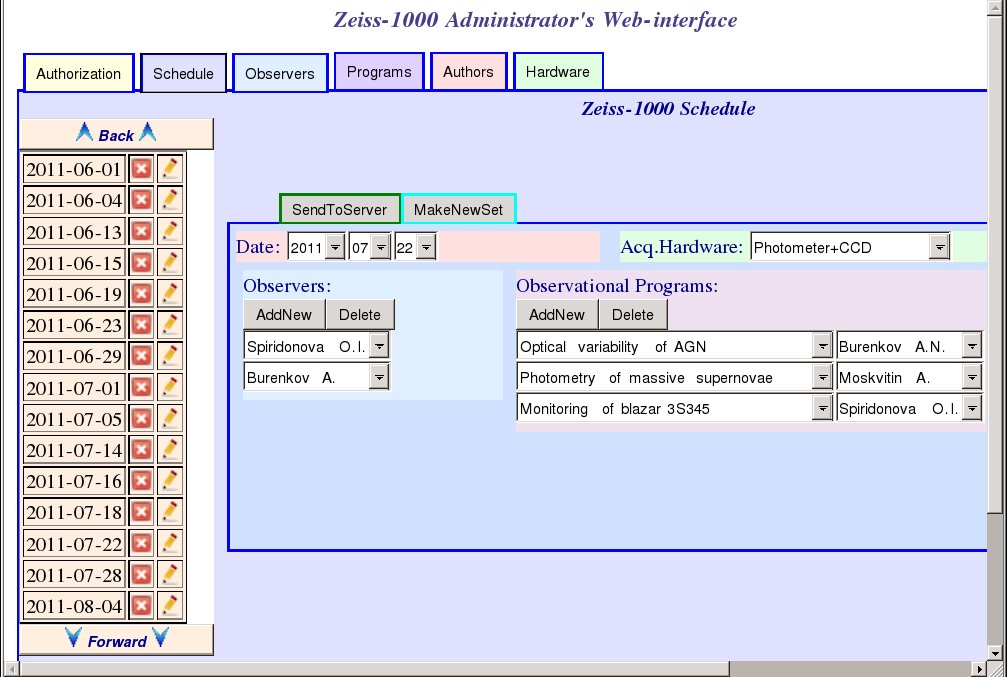

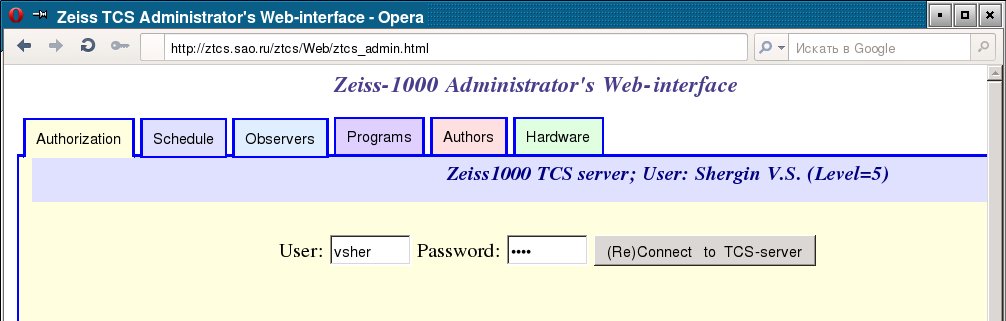

Административная подсистема.

Для нормальной организации наблюдений на телескопе и предоставления корректных мета-данных системам регистрации без излишней нагрузки на наблюдателя, начата разработка подсистемы администрирования наблюдениями. Основной принцип: существует userадминистратор с максимальным уровнем доступа к системе, он ведает распределением наблюдательного времени и доступом к системе астрономов-наблюдателей. Осуществляет он это через специальный интерфейс администратора путем ввода или редактирования административной информации:

Вся информация на английском или по крайней мере латиницей т.к. в итоге она должна попадать в FITS-файлы систем регистрации. Интерфейс должен обеспечивать максимально простой ввод и редактирование расписания с копированием похожих (повторяющихся) сетов и выбором из выпадающих списков. Прочие пользователи также могут вызывать интерфейс администратора, но только в режиме просмотра.

К настоящему времени пройдены следующие этапы разработки:

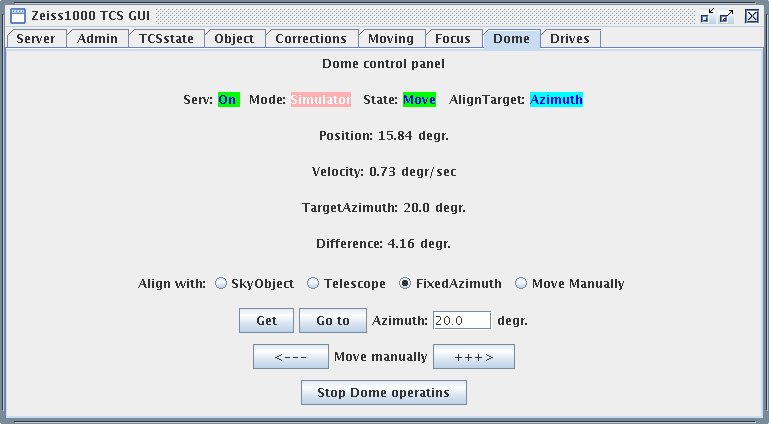

Управление куполом.

Пока все разработки по куполу выполнялись в лабораторных условиях на ННП и частично в модельном варианте ввиду отсутствия редуктора для подключения к приводу датчика положения купола. Установка системы на купол телескопа и окончательная отладка управления планируется на конец этого или начало следующего года. Пока реализовано следующее:


Поддержка и развитие страниц "BTA-online" на Web-сайте САО.

Ранее в Web-сайте БТА использовался только каталог USNO-A2 хранящийся на сервере БТА tb.sao.ru. Сейчас на сервере base1.sao.ru хранится дистрибутив каталога GSC-2.3 (200Гб) а также некоторые другие каталоги. Для поддержки дальнейшего развития Web-сайта БТА разработаны следующие Web-интерфейсы:

На сервере base1 также хранится архив обзора DSS1 (когда то списанный с набора CDROM-в). На основе пакетов getimage3.0, Montage_v3 и ImageMagick разработан Web- интерфейс позволяющий получать отмасштабированные и повернутые на заданный угол JPEG-изображения из DSS1.

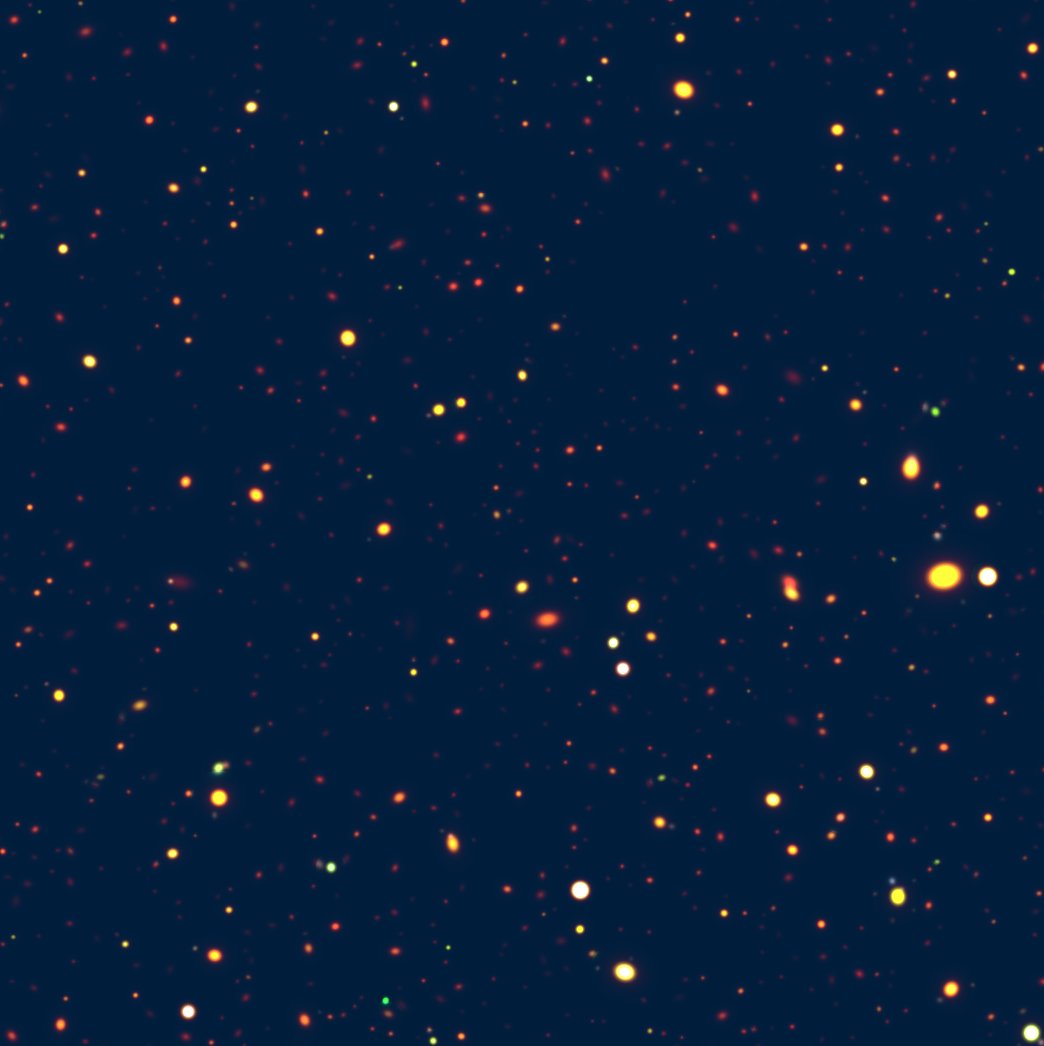

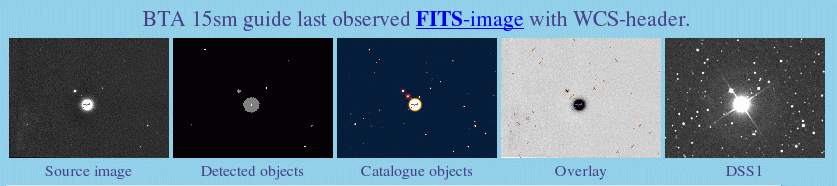

Изображение из DSS1 добавлено в Web-интерфейс системы привязки изображений камер гидов.

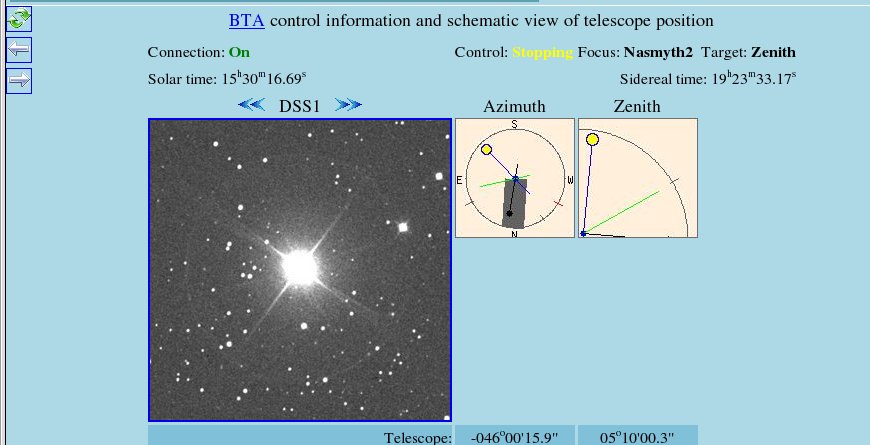

В основной Web-интерфейс АСУ БТА добавлен вариант изображения DSS1 соответствующего полю БТА.

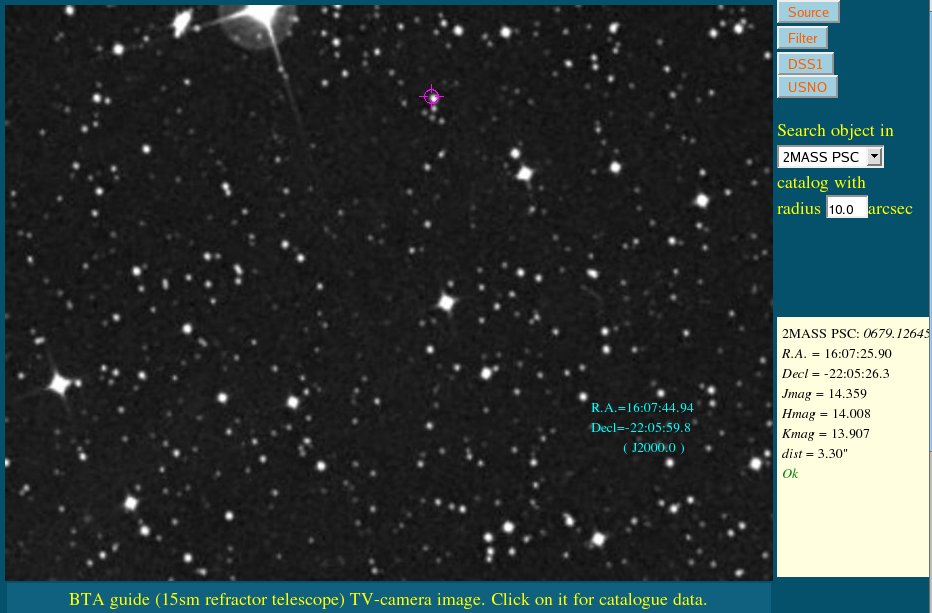

Переработаны страницы представления ТВ-камер гидов БТА и Цейс-1000.

Поддержка и развитие TV-системы САО.

TV-камеры гидов Цейс-1000 и БТА.

После смены ТВ-камеры на гиде Цейс-1000 исправлялась его webcam-программа (геометрия, горячие пиксели).

Для поддержки новых страниц представления гидов БТА и Цейс-1000, в соответствующие программы добавлено формирование js-файлов с WCS-параметрами привязки поля.

Использование MJPEG-потоков от видео-серверов.

В 2010-м году была разработана экспериментальная программа использующая сетевой MJPEG-поток и имитирующая привычные функции наших вебкамер. Тестовая эксплуатация ее на 2-х ТВ-камерах Цейс-1000 подключенных к Axis-серверу zsky.sao.ru показала хорошую надежность. В связи с этим работы в этом направлении были продолжены.

Старый компьютер sky.sao.ru с грабберными картами заменен на Axis-сервер под тем же именем. Web-интерфейс внешней и внутренней ТВ-камер БТА перенесен на сервер tb.sao.ru, который теперь обрабатывает MJPEG-потоки от Axis-сервера.

Для подсмотров "Все небо" разработан специальный вариант программы использующей сетевой MJPEG-поток и имитирующих функции вебкамер "AllSky" и "Sky140". Подсмотр "Sky140" переключен на Axis-сервер zsky.sao.ru. Соответственно скорректирована поддержка его Web-интерфейса на zserv.sao.ru. Теперь сервер zserv обрабатывает три MJPEG-потока. В дальнейшем планируется такое же переключение и "AllSky".


Архив САО.

Для представления FITS-файлов изображений хранящихся в архиве САО начата работа по алгоритмам реконструкции FITS-шапок. В качестве первого шага разработана программа scorpio_wcs для переработки шапок FITS-файлов изображений полученных на SCORPIO.

При работе над программой использованы алгоритмы разработанные для описанной выше программы zdina_wcs_fix. Саму эту программу тоже можно использовать для переработки архивных FITS-файлов с Цейс-1000, но большей частью только в "ручном" режиме из-за проблем со смещениями координат, которые приходится задавать вручную. Программа же scorpio_wcs больше рассчитана автоматическую работу в комплексе с другими программами. Ее основные отличия:

FITS-файлы формируемые программой scorpio_wcs можно рассматривать как предложение по стандартизации FITS-формата для наблюдений на БТА (если не вообще, то по крайней мере на SCORPIO).

SIMPLE  =                    T / Standard FITS file
BITPIX  =                   16 / No. of bits per pixel
NAXIS   =                    2 / No. of axes in matrix
NAXIS1  =                 1044 / No. of pixels in X
NAXIS2  =                 1046 / No. of pixels in Y
BSCALE  =                 1.00 / REAL = TAPE*BSCALE + BZERO
BZERO   =              32768.0 /
DATAMAX =              61000.0 / MAX PIXEL VALUE
DATAMIN =                 86.0 / MIN PIXEL VALUE
DATE    = '2007-03-19T20:04:07.661' / UTC date this file was written
CREATOR = 'CCDServer v2.1'     / ACQUSITION SYSTEM
DATE-OBS= '2007-03-19T20:03:00.996' / UTC date of Observation start
TELESCOP= 'BTA 6-meter'        / TELESCOPE NAME
INSTRUME= 'SCORPIO '           / INSTRUMENT
OBSERVER= 'Dodonov '           / OBSERVERS
OBJECT  = 'RC0836+0511'        / NAME OF IMAGE
PROG-ID = 'Big Trio'           / observational pr
AUTHOR  = 'Pariiskii'          / AUTHOR OF PROGRAM
FILE    = 'S4440506.FTS'       / original name of input file
IMAGETYP= 'obj'                / object, flat, dark, bias, scan, eta, neon, push
ORIGIN  = 'SAO RAS '           / observatory
START   = '23:02:31'           / measurement start time (local) (hh:mm:ss)
EXPTIME =                 60.0 / actual integration time (sec)
CAMTEMP =              143.164 / camera temperature (K)
DETECTOR= 'EEV CCD42-40'       / detector
RATE    =                160.0 / readout rate (KPix/sec)
GAIN    =                1.946 / gain, electrons per adu
NODE    = 'B'                  / output node (A, B, AB)
BINNING = '2x2'                / binning
PXSIZE  = '27.0 x 27.0'        / pixel size (mkm x mkm)
UTC     =            72180.996 / UTC at exposure start (sec) 20:03:01.00
LST     =            38203.940 / Local sidereal time (sec) 10:36:43.94
RA      =          129.2026022 / Right Ascension (degr.) 08:36:48.62
DEC     =            5.2203461 / Declination (degr.) +05:13:13.2
EPOCH   =               2000.0 / EPOCH OF RA AND DEC
Z       =                 46.6 / zenith distance
A       =                 43.1 / azimuth
PARANGLE=                 29.8 / parallactic angle
ROTANGLE=                185.9 / field rotation angle
SEEING  = '1.8"    '           / seeing
FILTER  = 'R       '           / filter
FOCUS   =                41.69 / focus of telescope (mm)
IMSCALE = '0.351 x 0.351'      / image scale ("/Pix x "/Pix)
SLITWID =                      / slit width (")
MIRRTEMP=                 -1.2 / mirror temperature (C)
DOMETEMP=                 -3.9 / dome temperature (C)
OUTTEMP =                 -6.3 / outside temperature (C)
WIND    =                  0.0 / wind (m/s)
CLOUDS  =                    0 / clouds (%)
PRESSURE=                588.5 / pressure
MODE    = 'Image   '           / mode of instrument
DISPERSE= '        '           / disperser, dispersion A/px
SPERANGE= '6620A EW=1500A'     / spectral coverage
SLITMASK= '13 dots '           /slit mask
SLITPOS =              518.500 /slit coordinates in 2x2 map
ORDER   = '         235'       / order of dispersion TILTPOS
TILTPOS = '        '           / tilt position
FILTERS = ' R      '           / name of both wheels
FILTPOS1=                    0 / position of wheel number 1
FILTPOS2=                    3 / position of wheel number 2
POLAMODE= '        '           /
CAMFOCUS=                 5.78 / focus of MPFS camera
COLFOCUS=                 4.11 /FOCUS OF COLLIMATOR
QGCONST =              9.64000 / Queensgate constant
LSCAN   =              5080.08 / wavelength of IFP scan
CHANNEL =                   32 / IFP channel
COMMENT   '  '
MJD-OBS =        54178.8354282 / Modified Julian Date of observation
AIRMASS =              1.45392 / airmass for current zenith distance
WCSAXIS =                    2 / Number of WCS axes
CTYPE1  = 'RA---TAN-SIP'       / RA---TAN with distortion in pixel space
CUNIT1  = 'deg'                / RA units -  degrees
CRPIX1  =                522.0 / X reference pixel
CRVAL1  =          129.2055982 / RA of reference pixel
CTYPE2  = 'DEC--TAN-SIP'       / DEC--TAN with distortion in pixel space
CUNIT2  = 'deg'                / Decl units -  degrees
CRPIX2  =                523.0 / Y reference pixel
CRVAL2  =            5.2197063 / Decl of reference pixel
EQUINOX =               2000.0 / Equinox of equatorial coordinates
RADECSYS= 'FK5'                / using FK5 coordinates system
CD1_1   =        -0.0000897060 / rotation matrix coefficient [1,1]
CD1_2   =        -0.0000391425 / rotation matrix coefficient [1,2]
CD2_1   =        -0.0000391425 / rotation matrix coefficient [2,1]
CD2_2   =         0.0000897060 / rotation matrix coefficient [2,2]
HISTORY scorpio_wcs: dA=-0.23dgr. Scale=0.3515 dX=26.3 dY=20.2
A_ORDER =                    3 / polynomial order, axis 1, (detector to sky)
A_1_2   =        -4.604988e-08 / distortion coefficient at x*y^2
A_3_0   =        -4.604988e-08 / distortion coefficient at x^3
A_DMAX  =               13.125 / [pixel] maximum correction
B_ORDER =                    3 / polynomial order, axis 2, (detector to sky)
B_2_1   =        -4.604988e-08 / distortion coefficient at x^2*y
B_0_3   =        -4.604988e-08 / distortion coefficient at y^3
B_DMAX  =               13.150 / [pixel] maximum correction
AP_ORDER=                    3 / polynomial order, axis 1, (sky to detector)
AP_1_2  =         4.870410e-08 / distortion coefficient at x*y^2
AP_3_0  =         4.870410e-08 / distortion coefficient at x^3
BP_ORDER=                    3 / polynomial order, axis 2, (sky to detector)
BP_2_1  =         4.870410e-08 / distortion coefficient at x^2*y
BP_0_3  =         4.870410e-08 / distortion coefficient at y^3
HISTORY scorpio_wcs: Scale=0.3523"/pix K3=-4.604988e-08,4.870410e-08
END
