Новые возможности для наблюдений на Цейсс-1000.

В.Шергин

2014г.

В связи с новыми разработками в течение 2014-го года появились и новые возможности для организации наблюдений с использованием программ zeiss_list, Stellarium, XEphem, а также клиента GCN.

Содержание:

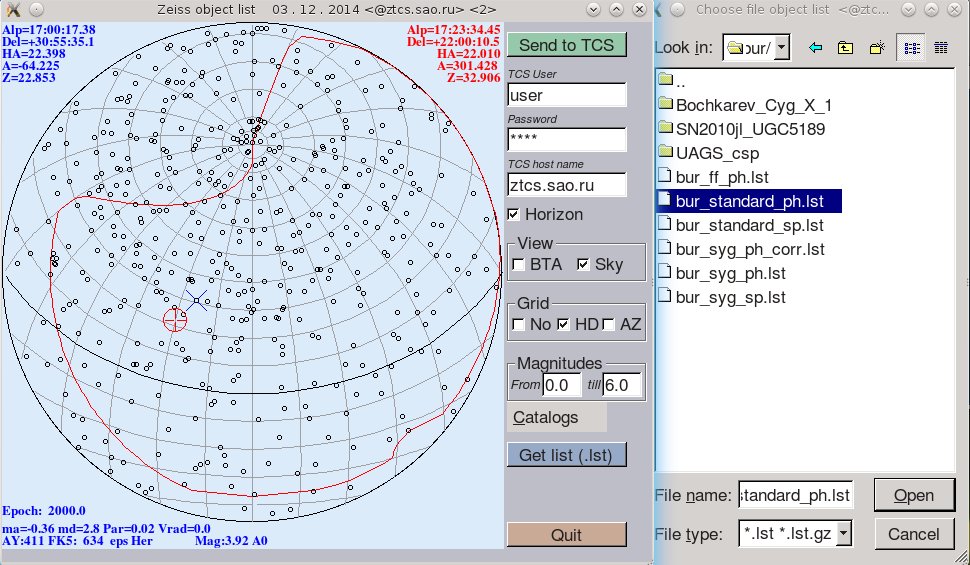

Использование zeiss_list.

Программа предназначена для простой графической работы со списками объектов. Она разработана на основе используемой в интерфейсе АСУ БТА программы bta_list. Соответственно использует тот же привычный наблюдателям формат списка объектов.

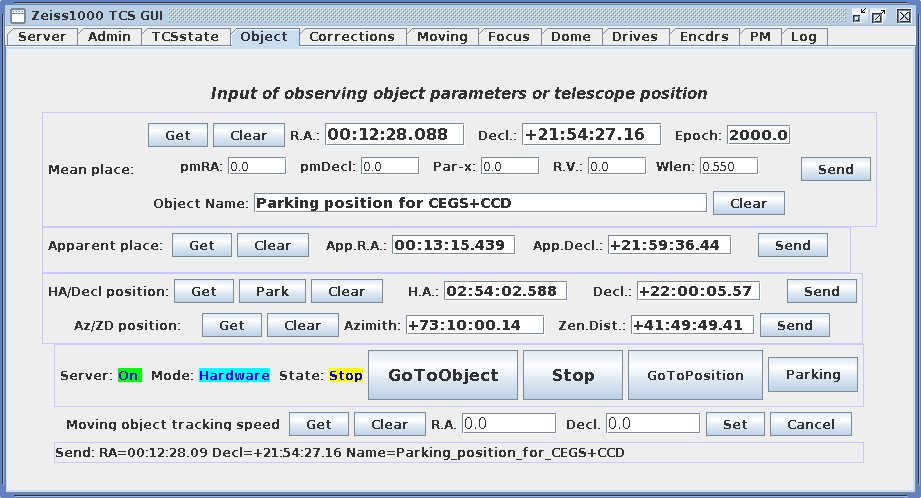

Сразу после запуска нужно задать имя и пароль пользователя и нажать «Connect». (Note: когда программа запускается на удаленной машине, нужно еще поменять «localhost» на сетевое имя машины управления.) Если использовано имя пользователя с уровнем доступа <4, то «Connect» будет заменено на «Send to TCS», если же уровень доступа4, то на «Go To Object». В первом случае нажатие будет только послать координаты помеченного объекта в систему управления (и нужно в интерфейсе наблюдателя на вкладке «Object» нажать «GoToObject»). Во втором случае телескоп сразу начнет наводится.

Программа может показывать границу наблюдаемой области из файлов линии горизонта Цейсс-1000 подготовленных для XEphem т.е. zeiss_horizon_dir.hzn и zeiss_horizon_rev.hzn в справочнике ~/XEphem или ~/.xephem.

Расположение объектов либо в стиле «БТА» (юг вверху), либо в стиле ТВ-камеры «AllSky» (север вверху). Сетка может рисоваться либо по координатам RA/Dec, либо по Азимут/Z.

Кнопка «Catalogs» показывает меню подключенных каталогов. Часть из них унаследована с БТА (в ~/AstroList/, традиционно это ссылка: AstroList->/usr/local/lib/AstroList), а часть может добавляться из XEphem (если они записаны в ~/Xephem/ или ~/.xephem/ в формате edb).

Кроме унаследованного от БТА формата списка объектов (.lst), программа понимает и формат каталогов «неподвижных» объектов из XEphem (.edb). Браузер файлов для поиска списков объектов вызывается кнопкой «Get list». По-умолчанию показываются списки *.lst, если нужны *.edb следует переключить фильтр «File type».

Рекомендуется готовить списки объектов в формате edb. Для «неподвижных» объектов он простой, а использовать их тогда можно и в этой программе и в XEphem. Поля в формате edb разделяются запятой. Если поле нужно еще разбить на под-поля используется вертикальная черта «|». Первое поле — имя объекта. Второе — тип, в нашем случае «f» - fixed. Третье — RA в формате hh:mm:ss.ss. Четвертое - Dec в формате ±dd:mm:ss.s. Пятое — звездная величина (если неизвестна пишут 99.9). Шестое -эпоха координат.

Наример строка формата lst для Полярной звезды:

02 31 48.7 : +89 15 50.7 : 2000.0 # Alpha U Mi  2.02

может быть переписана в формат edb как:

Alp U Mi|Polaris, f, 2:31:48.7, +89:15:50.7, 2.02, 2000.0

Для программы zeiss_list обязательны только первые четыре поля.

Использование Stellarium.

Описанная выше zeiss_list , также как и XEphem, могут вызываться удаленно через X11. В отличие от них такое использование компьютерного планетария Stellarium затруднительно. Он работает в видео-режиме, т.е. фактически показывает мультфильм. Поэтому нормально им можно пользоваться только на дисплее того компьютера где он установлен. Stellarium есть под разные ОС: Windows, Apple OS X, Linux/Unix. Связь с телескопами возможна через Интернет. Для этого в машине управления телескопа должен работать TCP-сервер реализующий протокол связи Stellarium. Один Stellarium может контролировать сразу несколько телескопов. TCP-сервер Stellarium для Цейсс-1000 разработан, называется — zeiss1000stellarium. При запуске у него один обязательный параметр — TCP-порт по которому будет обращаться Stellarium (сейчас это 10000). Может добавляться и второй необязательный параметр: URL связи с XML-RPC-сервером телескопа (http://user:passwd@hostname:8088). По-умолчанию — локальный компьютер и 2-й уровень доступа.


Если все настройки Stellarium сделаны правильно и работает его TCP-сервер телескопов (zeiss1000stellarium для Цейсс-1000), то на экране показывается текущее положение телескопа. Если кликом мышки выделить объект и нажать на клавиатуре Ctrl+1, координаты объекта будут переданы системе управления телескопа. Останется только в интерфейсе наблюдателя на вкладке «Object» нажать «GoToObject».

Использование XEphem.

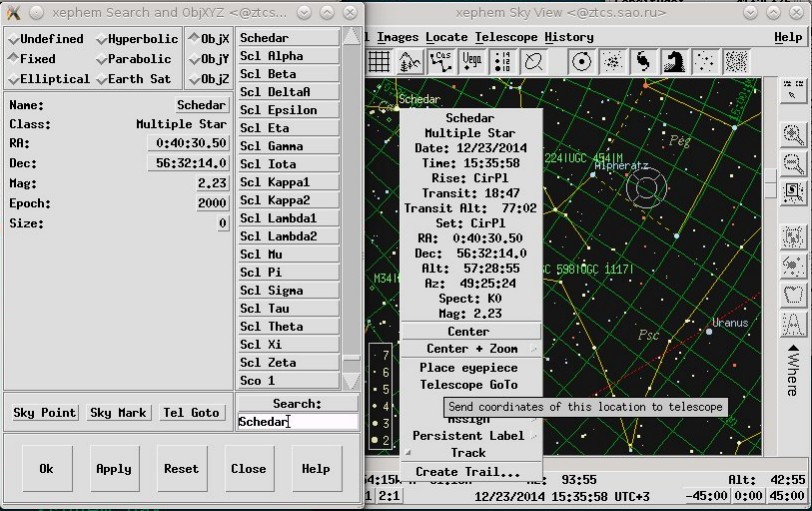

После разработки программы zeiss1000xed, реализующей FIFO-канал связи с телескопом для XEphem, появилась возможность использования всех его возможностей и многочисленных каталогов. Программа zeiss1000xed должна работать на той же машине что и XEphem, а с Цейсс-1000 может связываться по сети. zeiss1000xed имитирует программы связи XEphem с любительскими телескопами (типа Meade LX200). Ключи вызова соответственно аналогичные (-h — help). Параметр «-t http://user:passwd@hostname:8088»для связи с XML-RPC-сервером телескопа. Без параметров — локальный компьютер и 2-й уровень доступа. Если программа связи работает, то в окне Sky View появляется маркер положения телескопа, а в контекстном меню объекта появляется элемент «Telescope GoTo».


Такая же кнопка есть в окне для работы с загруженными каталогами. Это позволяет передавать данные об объекте программе связи, а она перешлет их системе управления телескопа.

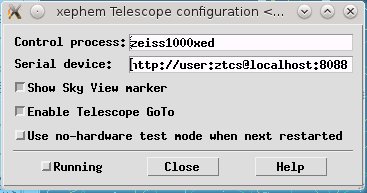

Для установленного на управляющем компьютере ztcs версии XЕphem-3.5 программа связи вызывается из окна View->Sky View->Telescope->Configure:

Нужно включить кнопку Running и нажать Ok в окне подтверждения. Для отключения связи выключить кнопку Running. На других компьютерах в более новых версиях XEphem INDI-интерфейсом) такой настройки нет, но FIFO-канал поддерживается. Там программу связи нужно запускать из отдельного окна терминала. Если для связи с сервером телескопа используется имя пользователя с уровнем доступа 4 (опытный наблюдатель), то при использовании «Telescope GoTo» в контекстном меню объекта, телескоп сразу начнет наводиться. Иначе выполняется только посылка (Send) координат, а стартовать наведение нужно из интерфейса наблюдателя.


Для представления линии горизонта изготовлены два файла: zeiss_horizon_dir.hznдля нормальной моды наблюдений и zeiss_horizon_rev.hznдля работы с перекладкой. Они должны находится у пользователя в справочнике XEphem (или .xephem в новых версиях). Туда же помещаются и дополнительные каталоги формата edb, а также пользовательские списки объектов в этом формате.

Подробное описание формата edb можно прочесть в File format (XEphem Reference Manual). Для «неподвижных» объектов, он достаточно простой. Поля (Fields) разделяются запятой. Если в поле есть под-поля (SubFields) они отделяются вертикальной чертой «|».
  1. Имя (или имена, если несколько, через «|») объекта.

  2. Тип объекта (формата строки), в нашем случае всегда «f» - fixed. Через «|» могут добавляться одно или два под-поля:

  1. RA в формате hh:mm:ss.ss. Возможно SubField - собственное движение mas/год по небу, т.е. ΔRA*cos(Dec).

  2. Dec в формате ±dd:mm:ss.s. Возможно SubField - собственное движение mas/год.

  3. Звездная величина (если неизвестна пишут 99.9).

  4. Эпоха координат. Например: 2000 или 1950.0. Если отсутствует, по-умолчанию 2000.0.

  5. Видимый размер объекта в угл.секундах. По-умолчанию 0.0.

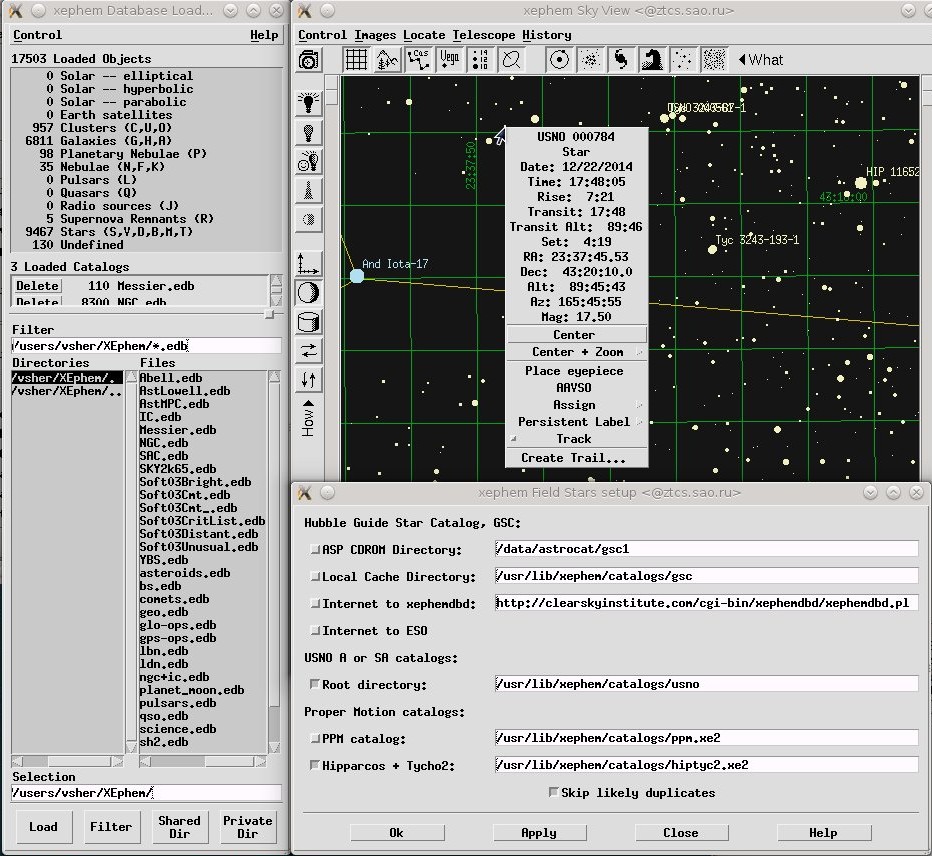

Общие (shared) каталоги размещаются в /usr/lib/xephem/catalogs/ (или /usr/local/xephem/catalogs/ в зависимости от установки XЕphem в систему). Личные (private) — находятся у пользователя (в Home) в справочнике XEphem (или .xephem в новых версиях). Меню Data->Load/Delete local files... вызывает окно для смены используемых каталогов.


Кроме того можно подключать некоторые большие каталоги как «Звезды Поля» (Field Stars). Это окно вызывается как Data->Configure Field stars... Сейчас на управляющем компьютере ztcs имеются и можно подключать: HST GSC, USNO-A2, PPM и комбинацию Hipparcos+Tycho2. GSC и USNO воспринимаются в их собственном дистрибутивном формате. Для остальных больших каталогов XEphem использует собственный двоичный упакованный формат xe2.

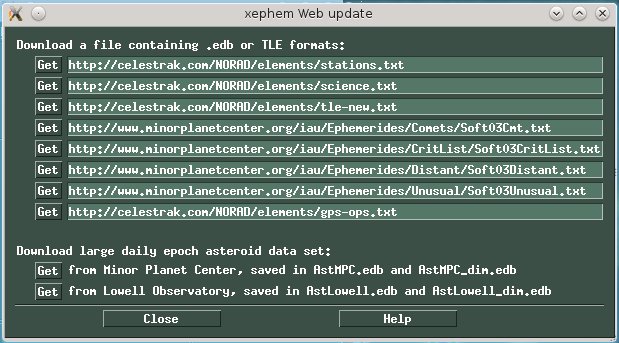

XЕphem также может работать и с edb-каталогами объектов солнечной системы (кометы, астероиды) и околоземных (ИЗС). В этом случае в каталоге записаны стандартные элементы орбиты. Эти каталоги быстро «стареют», поэтому XEphem предоставляет средство для их закачки. Окно вызывается из меню Data->Download...


При этом каталоги формата TLE автоматически преобразуются в edb и записываются в private-справочник пользователя. К сожалению, хотя у XEphem есть настройка сетевой работы через proxy-сервер, закачка таким способом работает плохо (либо вообще не работает). Т.е. компьютер должен иметь прямой выход в Интернет хотя бы через NAT или VPN. Поэтому, если нужно использовать XEphem (для наблюдений комет и астероидов) на самом управляющем компьютере ztcs, то закачка выполняется на другом компьютере с Интернет-выходом, а затем уже готовые edb-файлы переписываются в private-справочник на ztcs.

Каталоги комет и астероидов желательно иметь не старее 1-го месяца (т.е. обновлять перед сетом наблюдений), а каталоги ИЗС — 1-го дня (т.е. обновлять перед каждой ночью).

Программа связи с телескопом zeiss1000xed также воспринимает edb-форматы для «подвижных» объектов. В этом случае она по заданным элементам орбиты рассчитывает не только текущие координаты, но и скорости смещения по RA и Dec. Все это выполняется по «Telescope GoTo» в контекстном меню объекта. Рассчитанные стартовые параметры передаются серверу. Если объект быстро меняет скорости смещения (т.е. очень близкий астероид или Луна или ИЗС), то они периодически пересчитываются и передаются в систему управления Цейсс-1000. Это обеспечивает точное сопровождение «движущихся» объектов телескопом. Разумеется уровень доступа пользователя для такой работы должен быть ≥4 (для передачи только стартовых параметров достаточно 3-го).

Примеры использования XEphem.

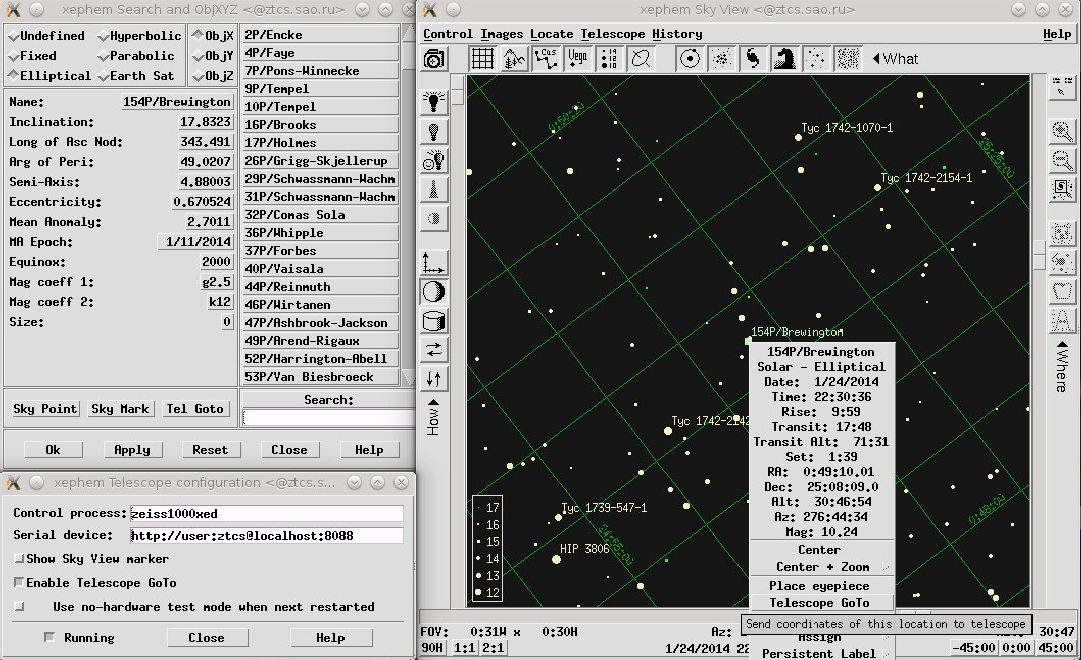

Пример наблюдения кометы 154P/Brewington зимой 2014-го года.


В память загружен каталог Soft03Cmt предварительно скачанный из MinorPlanetCenter. Комета выбирается либо по каталогу, либо на Sky View. Программа zeiss1000xed была перезагружена для пользователя с уровнем доступа ≥4 (на картинке не показано). После «Telescope GoTo» телескоп навелся.

Имя объекта: «154P/Brewington(Periodic comet,Dist:1.624AU,Mag:10.4)», установленные скорости смещения: по RA — 0.00195(s/сек), по Dec — 0.01015("/сек).

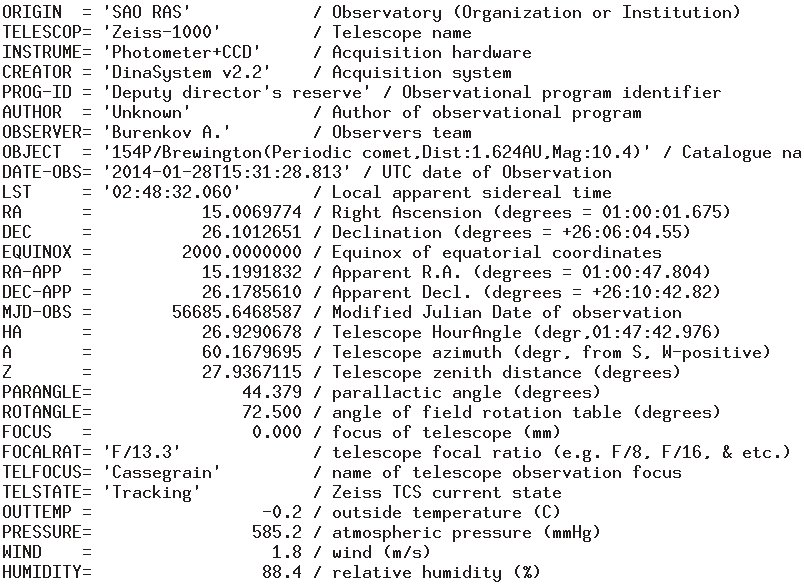

На Windows-ресурсе \\ztcs\ZEISS\ZFITS.HDR формируется (и обновляется каждую секунду) прототип FITS-шапки для включения в FITS-файлы системы регистрации.

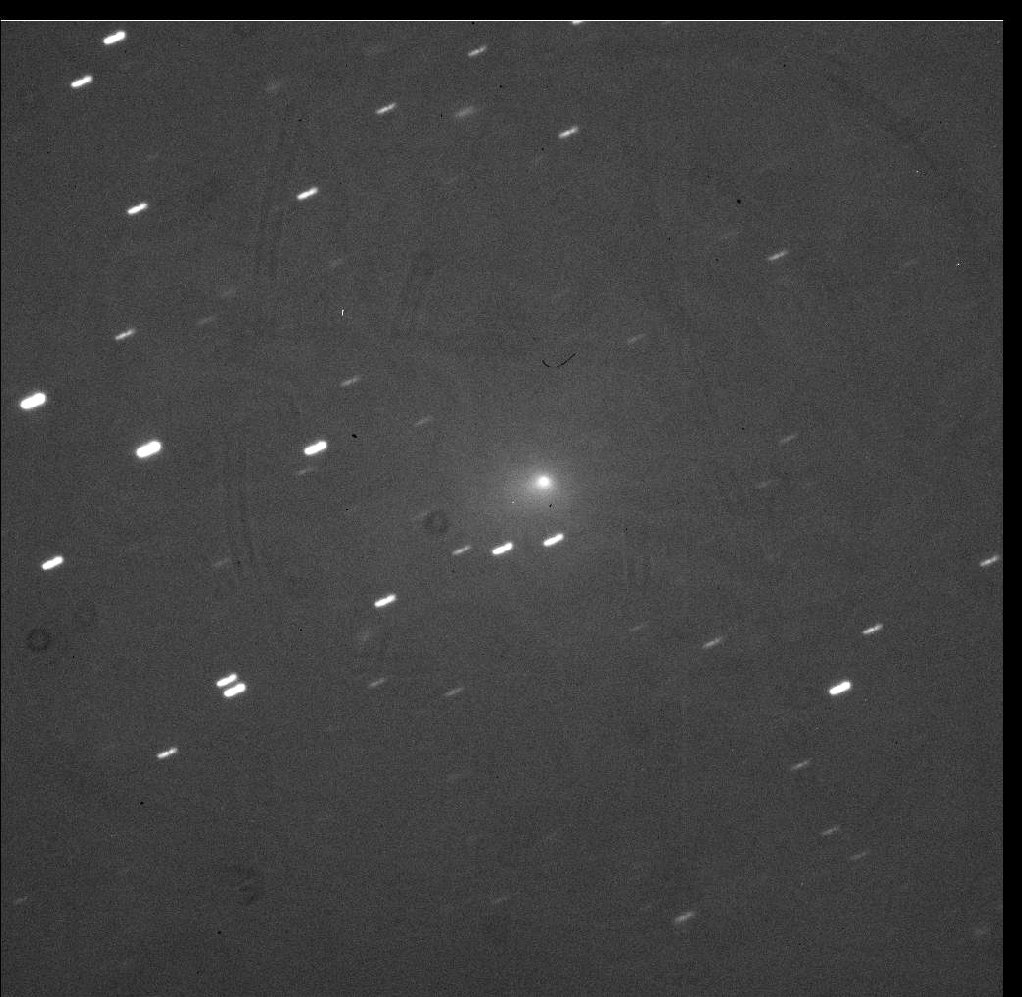

Снимок на CCD-фотометре с экспозицией 5минут. Видны треки звезд т.к. телескоп отслеживает комету.

Была также сделана попытка наведения на ИЗС. С сайта CelesTrak.com загружен каталог NORAD gps-ops. В окне Sky View был выбран спутник GPS PRN-13 и с помощью «Telescope GoTo» телескоп был отправлен догонять его.

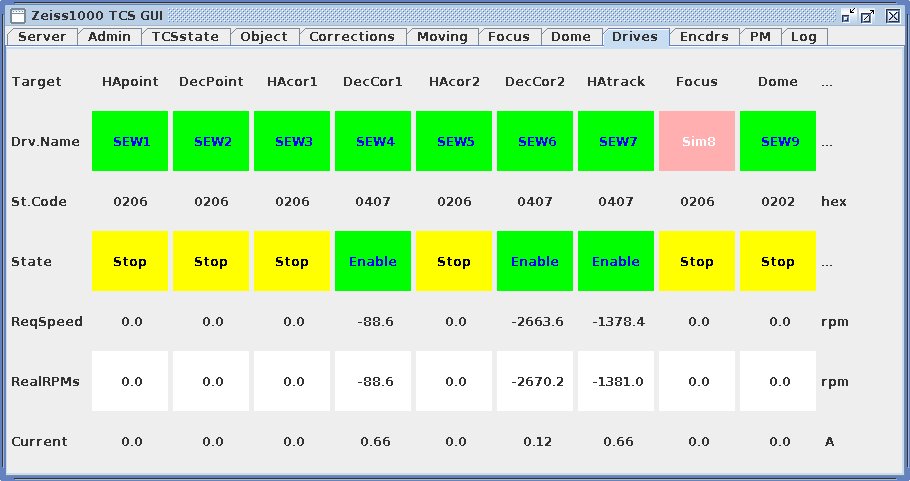

Во время сопровождения спутника в интерфейсе наблюдателя на вкладке Drives видна совместная работа двух двигателей коррекции по Decl, а по НА двигатель часового ведения идет в обратную сторону.

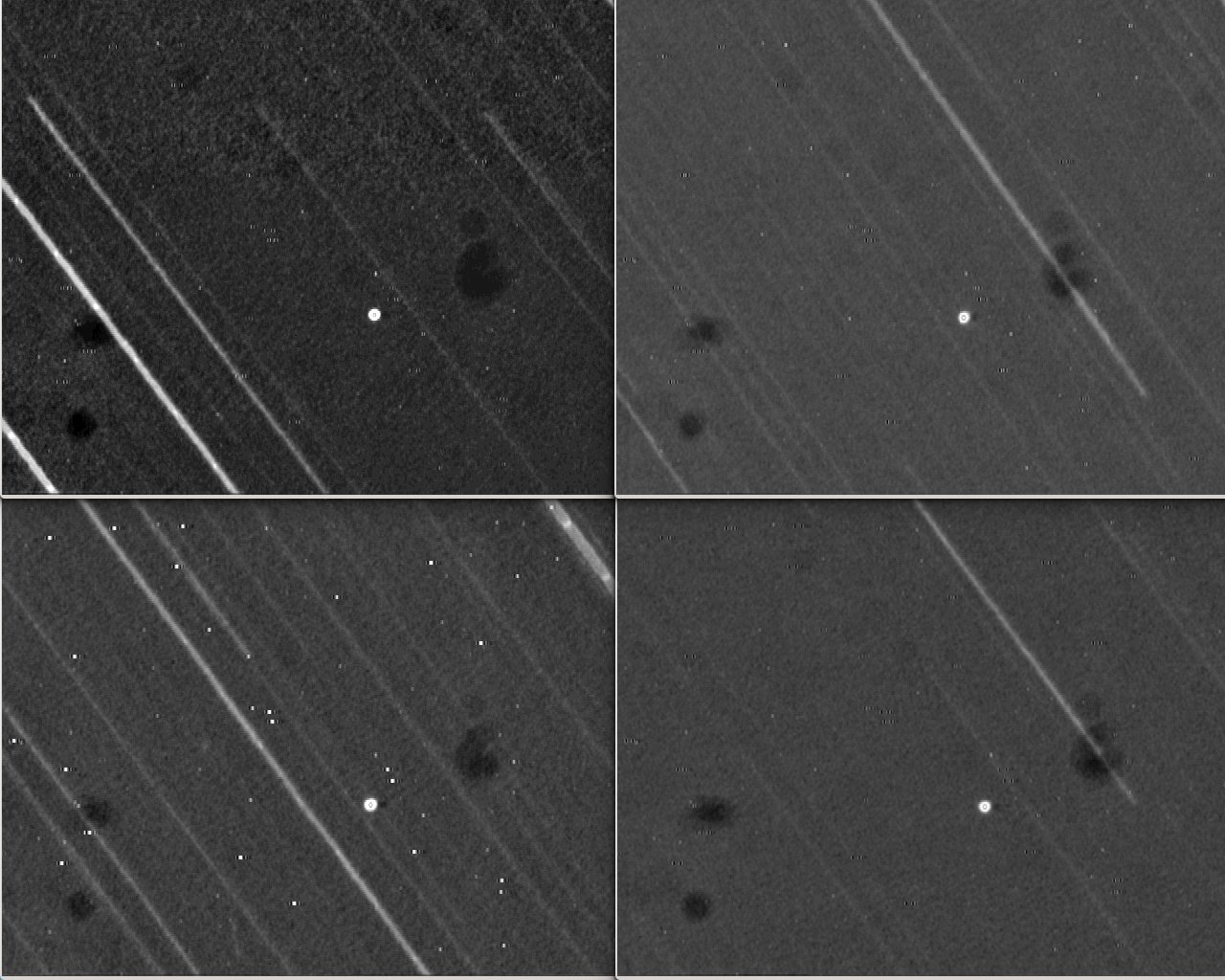

Это четыре кадра с камеры на 20-см. гида Цейса во время сопровождения спутника. Экспозиции (сложение ТВ-кадров) 1минута.

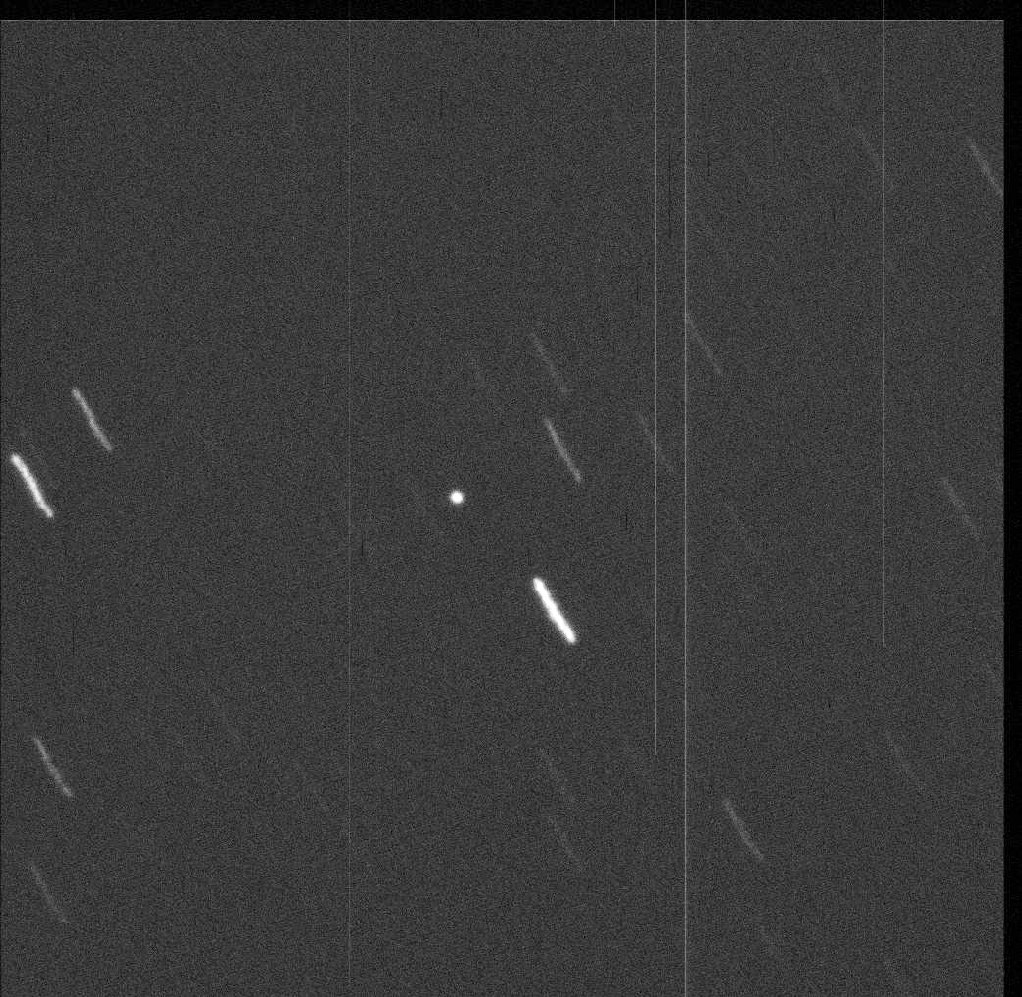

Снимок на CCD-фотометре Цейсс-1000. Экспозиция 1сек. По трекам звезд видно что движение вслед за спутником не идеальное, есть легкая раскачка.

Попытки наблюдать другие спутники показали что в своем текущем состоянии Цейсс-1000 может более-менее хорошо сопровождать только «высокие» спутники: GPS, ГЛОНАСС и выше. Хорошо отслеживаются геостационары. Это объекты у которых скорость смещения по небу укладывается в пределы двигателей 2-й ступени коррекции. Двигатели 1-й ступени коррекции плохо держат заданную скорость. Поэтому более низколетящие, а значит более «быстрые» спутники сопровождаются плохо.

Использование клиента GCN gcn_monitor.py.


Программа написана на языке Python и предназначена для оперативных наблюдений GRB-событий. Подробное описание можно прочесть в документе «GCN-клиент для телескопов САО» или в PDF-документе.
