Отчет ст. научного сотрудника лаборатории информатики

Шергина В.С. за 2016г.

4 декабря 2016 г.



Оглавление:



Сопровождение ранее разработанного МО телескопов САО.

Для обеспечения надежной работы БТА и Цейсс-1000 осуществлялось сопровождение МО их систем управления, видео-наблюдения, интерфейсов пользователей, а также консультационная помощь астрономам-наблюдателям, сотрудникам ЛОН и АСУ БТА. В частности: изменено наведение БТА на «гнездо» и, в связи с тем что USNO снова открыл доступ к IERS Bulletin-A, скачивание файла поправок ser7.dat в системах управления БТА и Цейсс-1000 возвращено на сайт USNO.



Работы по АСУ БТА.

В соответствии с решением совещания при зам.директора и приказом о создании рабочей группы, принимал участие в работах по замене старых SEW-приводов БТА на новые SEW MOVIAXIS.

Работа будет продолжена и закончена когда система SEW MOVIAXIS будет реально установлена на БТА.



Архив САО.

Работа по проекту создания каталога объектов на прямых снимках в архиве САО.

Для всех трех программ привязки прямых снимков scorpio_wcs, zdina_wcs_fix и fits_wcs разработана и реализована опция составления списка обнаруженных на снимке объектов.

Имя файла для списка задается параметром командной строки:
zdina_wcs_fix
-l[=ListFile] - objects list file name (default: out_cat.lst)
scorpio_wcs
-l[=ListFile] - objects list file name (default: out_cat.lst)
fits_wcs
lst=ListFile - objects list file name (default: no objects list output)

Список отсортирован по интенсивности и содержит координаты объекта (по WCS-привязке) и (очень)приблизительную зв.величину. Для привязанных объектов еще добавляется невязка отождествления и координаты по каталогу.

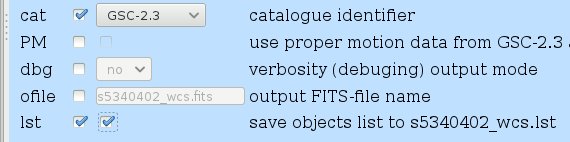

В Web-интерфейсы привязки прямых снимков добавлена возможность формирования и просмотра списка объектов.




Дополнительно разработан «экспортный» вариант общей программы привязки прямых FITS-снимков fits_wcs. Он может работать не только во внутренней сети САО но и во внешнем Интернете. Программа автоматически проверяет сетевой домен компьютера, и если это не sao.ru, отключает proxy для доступа к SDSS и наоборот подключает доступ через ProxyPass на наш сервер oasis для остальных каталогов.

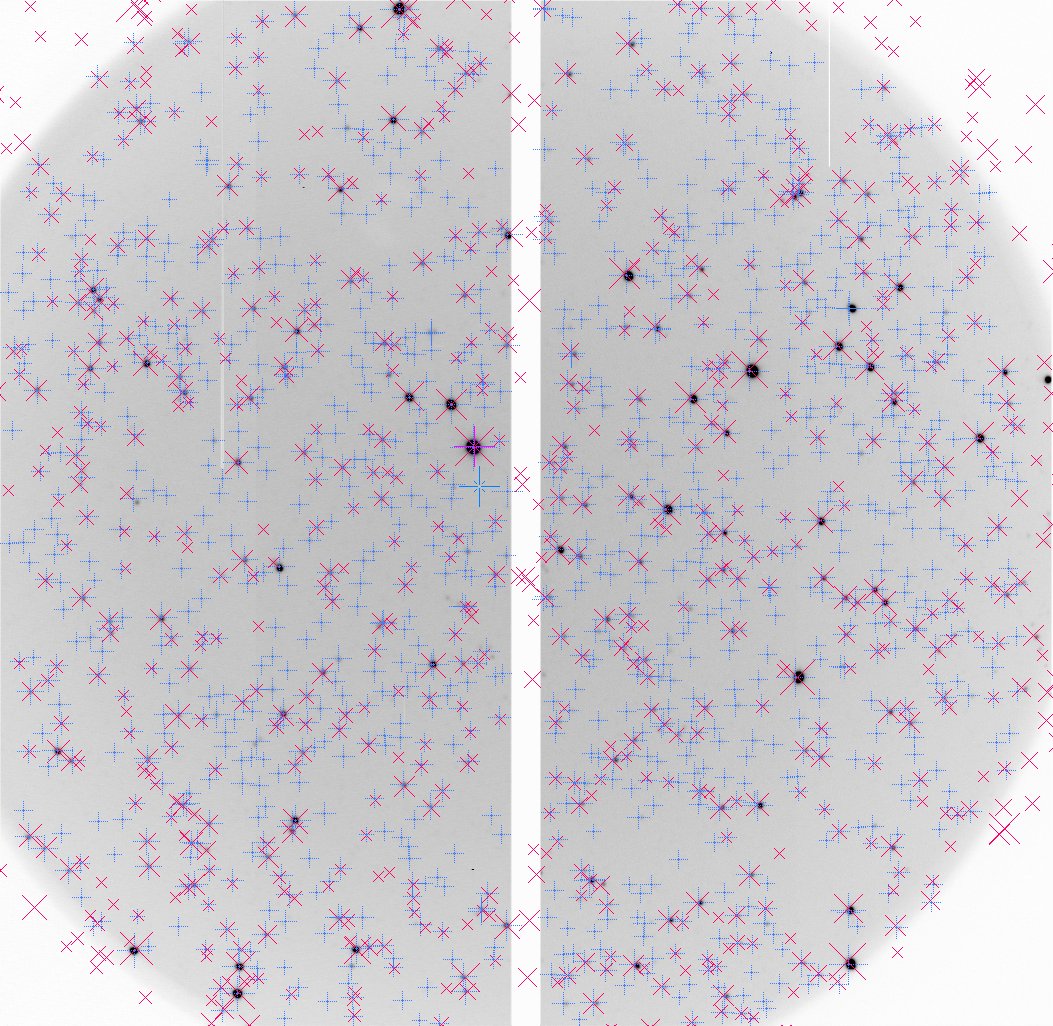

Пример привязки прямого снимка с CCD-камеры SALTICAM (телескоп SALT SAAO ЮАР) с использованием каталога 2MASS PSC.
При этом сформировался список из ~1200 найденных объектов:


#SAAO SALT SALTICAM Image mbxgpS201605200014.fits 2MASS PSC # (Filter='SDSSi-S1',Exp=1,Dsp=3.8,Bgd=334) (FaintMag.=16.5) RA, Decl, Max,Square, Intens, MagI, Dist, RA-cat, Decl-cat, MagI-cat 15:20:21.36,-58:07:20.4,54712,257.8,1738496, 9.0, 0.53, 15:20:21.31,-58:07:20.1, 9.0 15:20:02.10,-58:06:38.3,34129, 94.0,1046700, 10.6, 0.90, 15:20:02.12,-58:06:37.4, 10.4 15:19:58.85,-58:09:27.2,24759,173.0, 668854, 11.0, 1.02, 15:19:58.73,-58:09:27.5, 10.8 15:20:26.50,-58:03:18.3,19423, 76.3, 599514, 11.1, 0.18, 15:20:26.49,-58:03:18.5, 9.8 15:20:22.92,-58:06:56.7,12113,130.6, 374067, 11.4, 0.36, 15:20:22.88,-58:06:56.5, 10.9 15:20:10.72,-58:05:45.5, 8958,143.1, 283097, 11.6, , , , 15:20:37.82,-58:12:22.1, 8216,106.5, 258183, 11.7, 0.94, 15:20:37.75,-58:12:21.3, 10.7 15:20:07.97,-58:07:54.7, 8051, 54.3, 220769, 11.8, 0.32, 15:20:07.95,-58:07:54.4, 11.2 15:19:46.22,-58:07:15.2, 5904, 90.3, 171776, 12.0, 0.59, 15:19:46.18,-58:07:14.7, 11.5 . . . . . . . . . 15:20:24.86,-58:05:38.2, 408, 46.1, 12530, 14.0, 0.60, 15:20:24.91,-58:05:37.7, 14.3 15:20:29.94,-58:05:48.3, 453, 34.2, 12402, 14.0, 0.69, 15:20:29.92,-58:05:47.6, 14.5 15:20:46.67,-58:09:00.4, 331, 53.1, 12074, 14.1, , , , 15:20:48.67,-58:07:36.9, 163, 68.6, 12165, 14.1, , , , 15:20:14.51,-58:06:28.4, 474, 19.5, 12047, 14.1, 0.97, 15:20:14.57,-58:06:27.6, 14.1 . . . . . . . . . 15:20:04.32,-58:12:07.2, 35, 7.9, 592, 16.4, 0.42, 15:20:04.36,-58:12:07.0, 15.8 15:20:12.64,-58:10:11.7, 29, 9.2, 595, 16.4, , , , 15:20:26.95,-58:12:02.5, 36, 7.9, 589, 16.4, , , , 15:20:50.20,-58:08:34.7, 32, 9.2, 591, 16.4, , , , 15:19:59.67,-58:05:51.8, 34, 8.2, 592, 16.4, 0.87, 15:19:59.65,-58:05:51.0, 16.2 . . . . . . . . . 15:19:45.37,-58:06:13.8, 26, 4.0, 240, 17.1, , , , 15:19:48.24,-58:10:39.3, 25, 3.7, 230, 17.1, , , ,

Камеры AllSky.

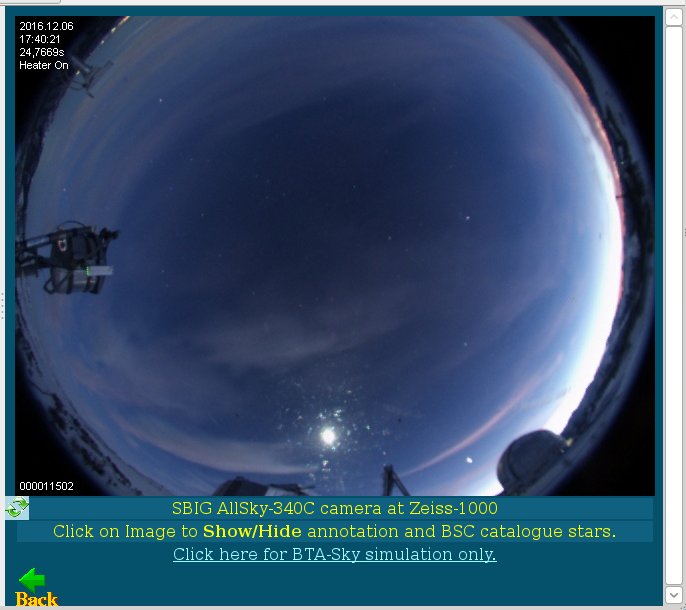

В связи с тем что В.Комаровым и Е.Семенко установлена и запущена в опытную эксплуатацию камера SBIG AllSky-340C, подготовлена презентация её изображений на Web-сайте БТА.

Камера подключена к машине znd.sao.ru. Текущее изображение доступно через открытый Windows-ресурс //znd/Capture/.

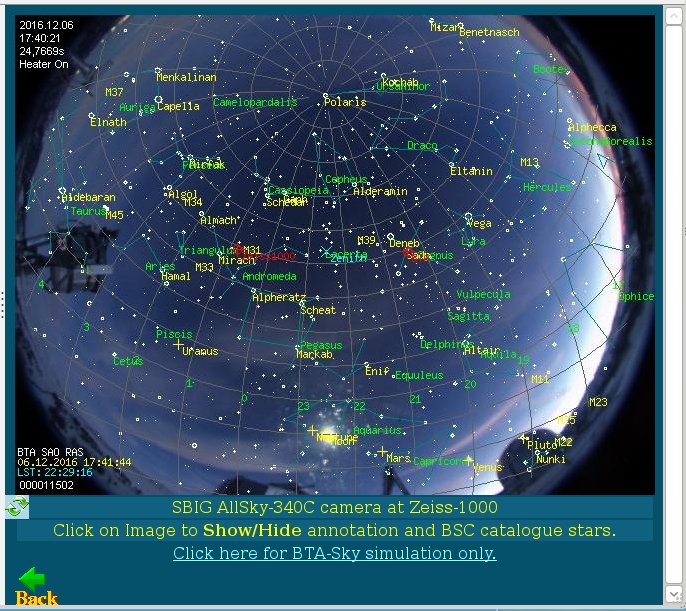

Разработана CGI-программа bta_sbig.cgi. Она обращается к машине znd по smb-протоколу, получает время создания файла изображения и рассчитывает звездное время для него. Затем загружает само изображение и производит его разметку положениями ярких звезд, созвездий и планет. Программа также имеет интерфейсы к системам управления Цейсс-1000 и БТА чтобы показывать и их текущее положение.


Разработаны Web-страницы на сайте БТА, на которых представлена камера SBIG по аналогии с предыдущими ТВ-камерами.

Оптоволоконный спектрограф БТА.

В соответствии с приказом директора о рабочей группе по созданию оптоволоконного спектрографа БТА выполнял работы по МО гидирования для него.

Подготовительные работы.
Установка и настройка Scientific Linux 7.2 [x86-64] на встраиваемые компьютеры управления механикой и получения изображений.
Обеспечение работы более четырех сериал-портов в ОС Linux (для управления механикой). Разработка метода перевода (в ОС Linux) сериал-портов с «автомобильной» частоты 10400 бод на стандартную 9600. В итоге получен встраиваемый компьютер с 8-ю сериал-портами для управления исполнительными механизмами.

Освоение первой версии механики управления перископами гидирования (разработка А.Перкова).
Исследование реальных характеристик устройств (ввиду полного отсутствия каких либо документов или описаний) и формулирование разработчику замечаний для устранения.

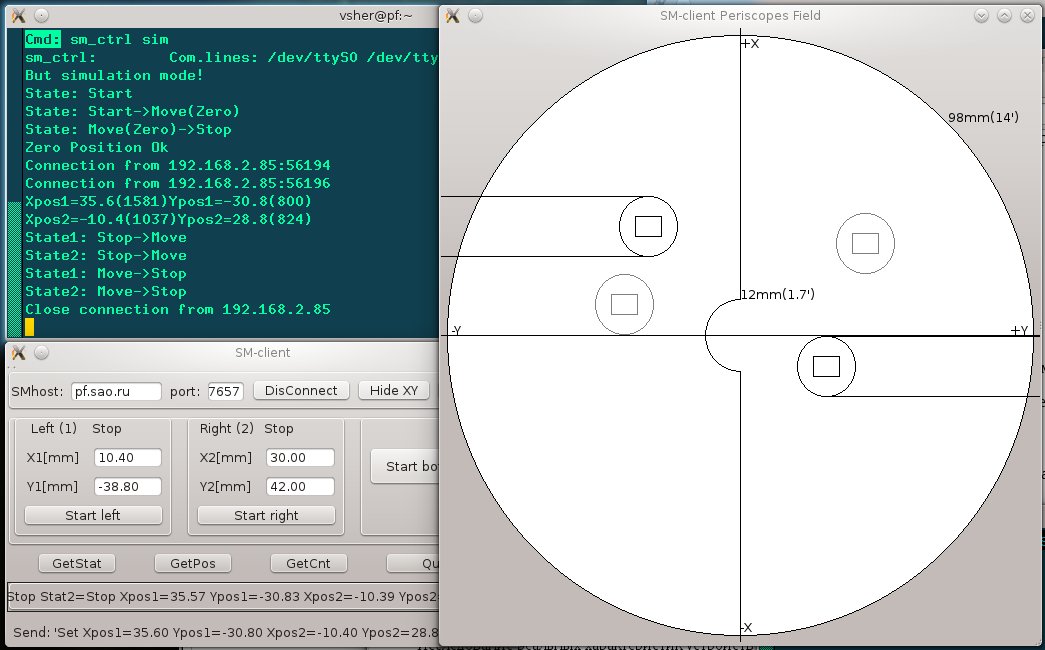

Разработка прототипа сетевого TCP-сервера для управления перископами, а в дальнейшем другими устройствами.

Разработка прототипа сетевого клиента управления.
Добавление в сервер режима программной симуляции перископов, для отладки клиентской части без реальных устройств.
Освоение программирования в системе Qt4 для возможности переноса клиентских программ в другие ОС.
Разработка графического клиента для тестирования TCP-сервера управления исключительно средствами Qt4.

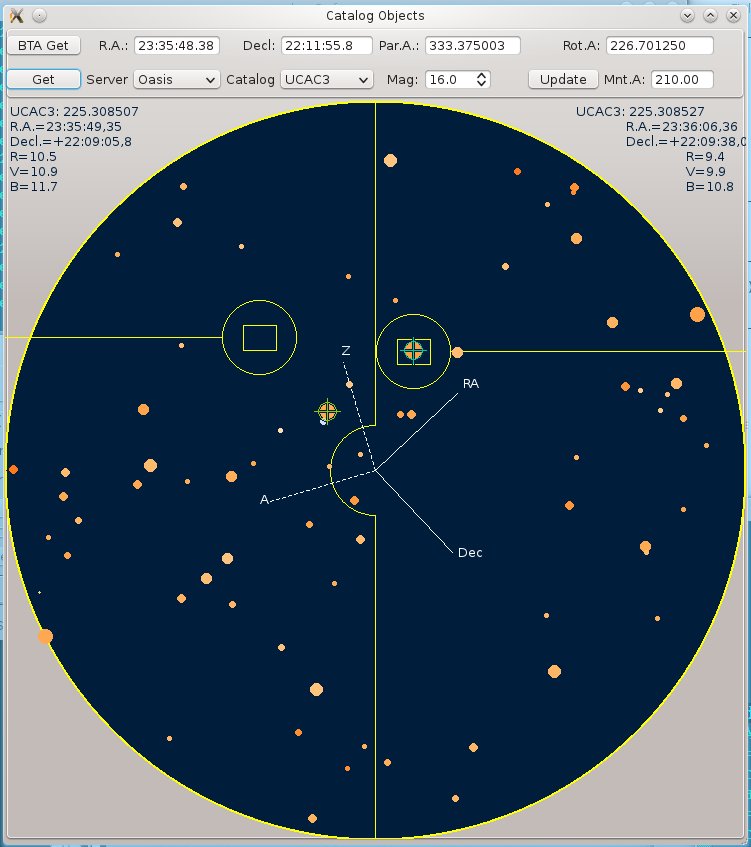

Разработка прототипа графической программы для получения данных АСУ БТА, чтения звездных каталогов, представления их на экране и наведения перископов гидирования на звезды выбираемые кликом мышки.

Можно выбирать с какого из наших серверов (tb,base1,oasis) и какой каталог (HST GSC, Tycho-2, UCAC3, USNO-A2, USNO-B1, GSC-2.3, 2MASS) читать.

Проверка переноса разработанного под ОС Linux графического клиента в Windows7.
Установка системы Qt4.8 под Windows.
Перенос программ в двух вариантах: с компилятором MinGW и с C++ Microsoft Visual Studio. Оба вполне успешно заработали.
Освоение программирования видеокамер для гидирования PtGrey Grasshopper3 под ОС Linux.
Апгрейд и настройка Scientific Linux 7.2 на компьютере наблюдателей zrobs, т.к. встраиваемый компьютер для камер сломался и требовался компьютер с USB-3 и SL7.2.
Установка фирменного SDK FlyCapture2 для Ubuntu-14 под SL7.2 — распаковка установочного Debian-пакета, поиск и установка нужных версий библиотек отсутствующих в SL7.2.
Проверка работоспособности готовых программ SDK с реальной камерой. Проверка компиляции C++ текстов тестовых примеров. Разбор C++ текстов и разработка своего теста с необходимыми для реальной работы параметрами.
Промежуточный итог: разработка системы гидирования под ОС Linux — возможна.
