VS56 software under Linux

**МО грабера ТВ каналов VS56 под ОС Linux.**

Краткое описание и инструкция по использованию.

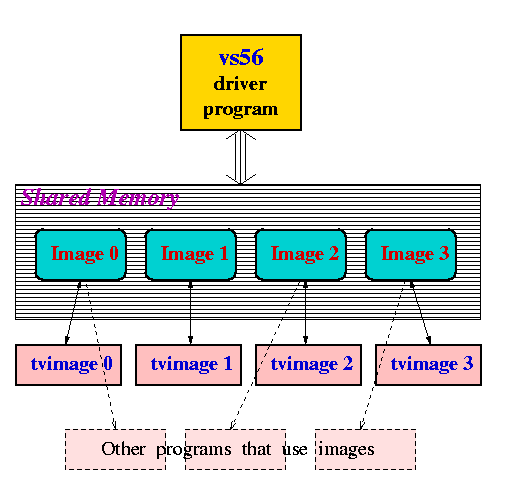

Состав:: vs56 - серверная программа-драйвер управления картой VS56. Связана с интерфейсными программами- клиентами через блок разделяемой памяти. Получает через него команды на считывание своих 4-х ТВ- каналов. Полученные изображения предоставляются клиентам через это же поле общей памяти. В программе реализована как работа со специальной камерой с накоплением на ПЗС- чипе (вариант VS56- Tandem) так и с обычными ТВ-подсмотрами S56/1, VS56/2) с возможностью накопления сложением в памяти компьютера. Для каждого ТВ-канала может быть определено два варианта инициализации VS56 (напрмер для двух форматов кадра: 768х512 и 512х512). Кроме того для ускорения процесса считывания можно работать не с полным кадром а с фрагментом (фреймом). Одновременно может быть запущен только один драйвер VS56! Поэтому в дальнейшем планируется стартовать ее как штатный даемон при запуске системы.; tvimage - интерфейсная программа-клиент под X11. Цифровой параметр задает один из 4-х ТВ- каналов для работы с которым она запускается. Управление через меню или клавиатуру позволяет передавать граберу команды считывания ТВ- каналов и менять режимы индикации полученного изображения. Одновременно может работать несколько интерфейсов tvimage. В том числе и для одного и того же канала (например для одновременного представления в разных видах, или на экраны разных компьютеров в сети), это естественно повышает нагрузку на базовый компьютер и сеть, ресурсами коих эти возможности и ограничиваются.; Текущее подключение ТВ-каналов к граберу:

Запуск на консоли:

1. Войти под именем obs
2. Загрузить оболочку X11 (т.е. startx или openwin).
3. Загрузить драйвер vs56 (если еще не запущен) и нужное количество окон ТВ- каналов используя:
в оболочке openwin - строчки в стандартном меню
в оболочке startx - кнопки внизу экрана

Удаленный запуск по сети под пользователем obs на основных наблюдательских Linux-машинах (tb,cpf,n2):

1. Найти в основном стандартном меню оболочки openwin подменю:

SKY:TVimage

VS56 TV-system on SKY

Show TV channel 0
Show TV channel 1
Show TV channel 2
Show TV channel 3

Try to start VS56-server

2. Загрузить драйвер vs56 (если еще не запущен). На экране должно появиться xterm-окно с протоколом его работы (или сообщением что он уже запущен).
3. Загрузить нужное количество окон ТВ-каналов. На 8-битных дисплеях желательно это сделать до вызова "цвето-емких" программ (MIDAS, Netscape,XV,...).

Удаленный запуск по сети c других UNIX-машин:

0. Сейчас машина с грабером называется sky (sky.bta.sao.ru)
1. Загрузить на своей машине оболочку X11 (т.е. startx или openwin) и окно терминала (например xterm).
2. Дать команду xhost. Получается список машин с которых разрешено выдавать на экран вашей. Если в нем нет sky, включить ее командой

xhost sky

3. Войти на sky под именем obs:

rlogin sky -l obs

если требуется пароль - пока он saoobs но может быть изменен. Для основных наблюдательских машин возможен переход пользователя obs на sky без пароля по команде:

rsh sky

список таких машин находится в файле .rhosts в домашнем справочнике пользователя obs на sky.
4. Если драйвер vs56 еще не запущен, загрузить его:

vs56 &

или с протоколом в отдельное окно:

xterm -e bin/vs56 &

5. Загрузить нужное количество окон ТВ-каналов командами:

tvimage N &

где N = 0,1,2,3 - номер канала.
Если есть проблемы с 8-битной цветовой таблицей (например уже загружены MIDAS или Netscape или XV) можно запустить tvimage с "приватной" цветовой таблицей:

tvimage -cmap N &

Приведенная последовательность действий может быть оформлена на машине наблюдателя ввиде командного файла, например:
#!/bin/sh host=sky disp=`hostname`:0.0 rsh $host "rm -f .Xauthority" xhost $host rsh $host "DISPLAY=$disp /usr/X11/bin/xterm -e bin/vs56" & sleep 2 rsh $host "DISPLAY=$disp bin/tvimage 0" & rsh $host "DISPLAY=$disp bin/tvimage 1"
и включена в стандартное меню. Что уже и сделано для пользователя obs на основных наблюдательских машинах (tb,cpf,n2).
Пользователям X-эмуляторов под DOS/Windows предлагается самим выстроить порядок действий руководствуясь смыслом вышеизложенного и инструкцией к своему конкретному эмулятору.

Работа с tvimage.: Эта инструкция к первому варианту tvimage и поэтому носит предварительный характер. Все основное управление через мышку и меню, часть функций задублирована через клавиатуру для быстрого вызова:
