Дифракционные решетки (гризмы)
Спектрограф укомплектован набором прозрачных гризм, содержащих объемные фазовые голографические решетки (VPHG), изготовленные фирмой Wasath Photonics (USA)

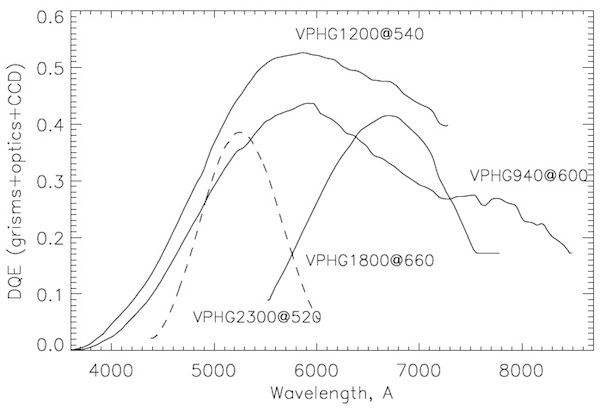

Кривые квантовой эффективности при спектральных наблюдениях для различных гризм, с учетом пропускания оптики и
кривой чувствительности ПЗС E2V-42-90. Приведены лучшие измерения по стандартным звездам в режиме широкой (более 10'') щели. Для VPHG940@600 сделана попытка убрать вклад от второго порядка интерференции.
| Name | lines/mm | Spectral range, A | Dispersion, A/px | Sp. resolution (FWHM), A | ||
| slit 1" | slit 0.7" | slit 0.5" | ||||
| VPHG940@600 | 940 | 3500-8500 | 1.16 | 7.0 | 5.0 | 3.5 |
| VPHG1026@735 | 1026 | 5800-9500 | 1.02 | 6.1 | 4.3 | 3.0 |
| VPHG1200@540 | 1200 | 3650-7250 | 0.87 | 5.2 | 3.6 | 2.6 |
| VPHG1200@860 | 1200 | 7400-10900 | 0.85 | 5.1 | 3.6 | 2.5 |
| VPHG1800@500 | 1800 | 4000-6200 | 0.50 | 3.0 | 2.1 | 1.5 |
| VPHG1800@590 | 1800 | 5000-7250 | 0.50 | 3.0 | 2.1 | 1.5 |
| VPHG1800@660 | 1800 | 5500-7800 | 0.51 | 3.0 | 2.1 | 1.5 |
| VPHG2300@510 | 2300 | 4300-6000 | 0.4 | 2.2 | 1.5 | 1.1 |
| VPHG2400@415* | 2400 | 3500-5100 | 0.36 | 2.2 | 1.5 | 1.1 |
