Система регистрации изображений на базе CCD42‑90 (Нэсмит-2)

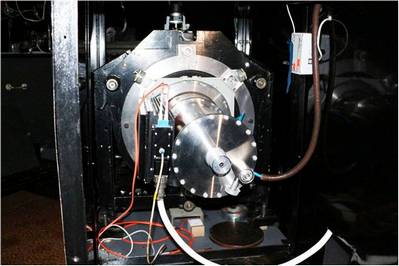

Система регистрации цифровых изображений на базе ПЗС‑матрицы CCD42‑90 (Teledyne e2v) форматом 2048 × 4608 пикселей с контроллером DINACON‑IV для эшелле‑спектрометра высокого разрешения НЭС в фокусе Нэсмит‑2 телескопа БТА САО РАН.

Данный тип ПЗС-приемника имеет более высокую чувствительность и более широкий спектральный диапазон, поскольку выполнен на основе высокорезистивного кремния с утолщённой подложкой и освещением с обратной стороны.

Для достижения приемлемых уровней шума считывания и темнового тока для приборов на основе высокорезистивного кремния требуется специальный подход в управлении постоянными уровнями напряжений.

Характеристики фотоприемника

Техническая спецификация	A1A‑100026
Тип ПЗС‑матрицы	CCD42‑90‑1‑G01 (BI, Non-AIMO, DD)
Формат ПЗС‑матрицы	2080 × 4628 пикселей
Размер пикселя	13,5 × 13,5 мкм2
Размер фотоприемной области	28,1 × 62,5 мм2
Тип корпуса	Металлический
Квантовая эффективность (750 нм)	> 90%
Число каналов считывания ПЗС‑матрицы	2

Характеристики системы регистрации

Тип камеры	Вакуумная на базе заливного азотного криостата
Тип контроллера	DINACON‑IV
Диапазон рабочих температур фотоприемника	От −90°С до −130°С
Интерфейс с компьютером	Camera Link, оптоволоконный, 1,0 Гбит/с, дуплекс
Скорость считывания	115, 342, 685 Кпиксель/с/канал
Время считывания одиночного кадра	85, 29, 15 с
Кратность бинирования заряда	1×1, 2×2, 4×4
Усиление видеоканала	×1 (2,4 e−/ADU), ×4 (0,60 e−/ADU)
Динамический диапазон видеоданных	16 двоичных разрядов
Шум считывания	2,19 – 5,9 е−
Термогенерационный ток	0,002 е−/с/пиксель
Глубина потенциальной ямы	122 Ке−
Динамический диапазон видеоканала	45 000
